NLK-2016工业级16路数字量输入模块

NLK-2016工业级16路数字量输入模块





概述



         16路光电隔离数字量输入

         采用RS485 MODBUS RTU标准通讯，可与组态软件、PLC、工业触控屏等进行组网

         带通讯及输入状态指示灯

         通讯电路采用防雷、抗干扰设计

         可广泛用于工业现场设备的信号采集和控制

         正常使用五年质保



技术参数



二、主要参数
l 数字量输入通道   16路(低电平有效)
l 工作温度范围     -20～70℃
l 外部供电电源     DC 9V～30V/2W
l 隔离保护         1500VDC
l 安装方式         标准DIN导轨安装或螺丝安装
l 外形尺寸         125×73×35mm

三、接口定义

AVcc 外部电源输入正端
AGnd 外部电源输入负端
DI_01 第1路数字量输入
DI_02 第2路数字量输入
DI_03 第3路数字量输入
DI_04 第4路数字量输入
DI_05 第5路数字量输入
DI_06 第6路数字量输入
DI_07 第7路数字量输入
DI_08 第8路数字量输入
DI_09 第9路数字量输入
DI_10 第10路数字量输入
DI_11 第11路数字量输入
DI_12 第12路数字量输入
DI_13 第13路数字量输入
DI_14 第14路数字量输入
DI_15 第15路数字量输入
DI_16 第16路数字量输入
485A RS485信号A+
485B RS485信号B-

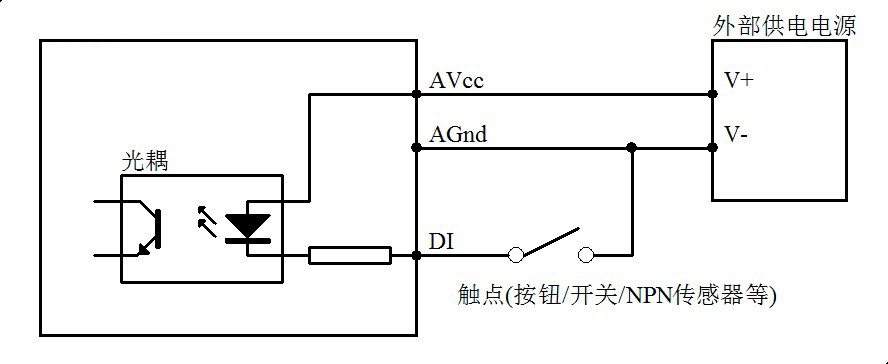

四、数字量输入应用示意图







五、通讯说明
    1、通讯参数说明(出厂值)： 9600，N，8，1

参数 说明
9600 波特率
N(无校验) 校验位
8 数据位
1 停止位

    2、数字量输入信号采集命令：

 发送:01 02 00 00 00 10 79 C6 （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
02 1 功能码 02-读取输入位
0000 2 输入地址(1x型) 0000-输入位起始地址
0010 2 读取输入位长度 0010-读取16个输入位
79C6 2 CRC校验码 前面所有数据的CRC校验码

 接收: 01 02 02 21 A0 A1 90 （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
02 1 功能码 02-读取输入位
02 1 字节数 02-读取2个字节长度
21A0   2 读取数据 21A0-读取输入位状态
A190 2 CRC校验码 前面所有数据的CRC校验码

读取的数据“21”,转换成2进制数为“0010 0001”，从左至右分别对应8路数字量输入信号DI_08-DI_01的状态，读取的数据“A0”,转换成2进制数为“1010 0000”，从左至右分别对应8路数字量输入信号DI_16-DI_09的状态，即DI_16、DI_14、DI_06、DI_01有输入，其它通道无输入

    3、模块地址设置命令：

 发送：00 06 00 64 00 01 08 04 （例/16进制）
数据 字节 数据说明 备注
00 1 模块地址 00-群发地址
06 1 功能码 06-写单寄存器
0064 2 寄存器地址(4x型) 0064-修改模块地址
0001 2 写入数据 设置模块新地址，范围0001-00FE
0804 2 CRC校验码 前面所有数据的CRC校验码

   接收：00 06 00 64 00 01 08 04 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的新地址为01，该设置可以失电保存；模块的默认地址是01，当需要多个模块进行组网时，可对每个模块的地址进行单独设置，因为使用了群发地址，所以设置时要求485网络中只能有一个模块，否则会造成485网络中所有模块的地址都设置成同一地址，请谨慎使用该指令；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

    4、通讯参数设置命令：

 发送：01 06 00 65 00 02 18 14 （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
06 1 功能码 06-写单寄存器
0065 2 寄存器地址(4x型) 0065-修改通讯参数
0002 2 写入数据 0001-设置通讯参数 4800,N(无校验) ,8,1
0002-设置通讯参数 9600,N(无校验) ,8,1
0003-设置通讯参数 19200,N(无校验) ,8,1
0004-设置通讯参数 38400,N(无校验) ,8,1
0005-设置通讯参数 4800,E(偶校验) ,8,1
0006-设置通讯参数 9600,E(偶校验) ,8,1
0007-设置通讯参数 19200,E(偶校验) ,8,1
0008-设置通讯参数 38400,E(偶校验) ,8,1
1814 2 CRC校验码 前面所有数据的CRC校验码

   接收：01 06 00 65 00 02 18 14 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的通讯参数为‘9600,N(无校验) ,8,1’，该设置可以失电保存；模块的默认通讯参数是‘9600,N(无校验) ,8,1’，当设置新的通讯参数后应在通讯设置中选择正确通讯参数，并重启通讯端口，请谨慎使用该指令；通常情况下，设置的波特率低，传输速度慢，传输稳定性高，设置的波特率高，传输速度快，传输稳定性低；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

六、通讯指示灯说明
l 模块上电后,通讯指示灯显示绿色
l 模块通讯中,通讯指示灯闪烁
l 模块接收到正确指令,通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令,通讯指示灯显示红色

订购信息

订单信息
NLK-2016 16 路数字量输入;MODBUS RTU RS485 通讯（DC9-30V宽压供电）
