电子警察监控系统
发布时间:2018-08-08 20:15    浏览:

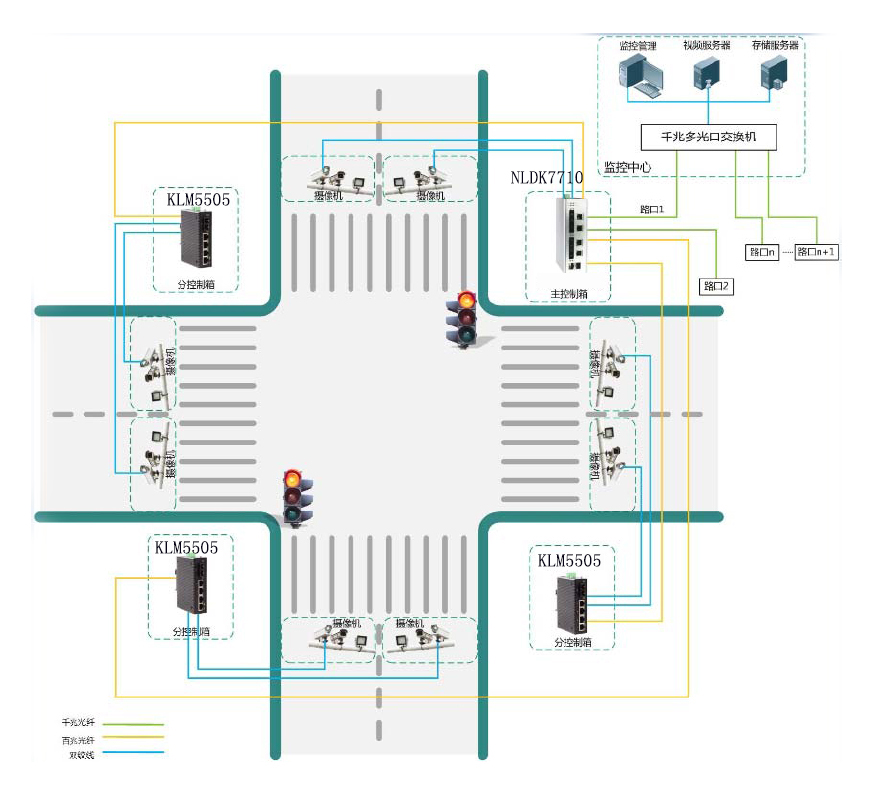

此方案采用了星型拓扑结构,交换机产品主要应用在路口运用层、路口汇聚层、中心监控层。在路口运用层的分控制箱使用KLM5505-H的百兆电口将两个IP摄像机接入,到再通过百兆光口将信号传输到主控制箱;在路口汇聚层的主控制箱采用NLDK7710将各个路口的数据进行汇聚,然后通过一个千兆光口上行至监控中心,同时交换机另一个千兆光口可与同一方向的下一路口NLDK7710 交换机级联。路口运用层采用了百兆光口汇聚,上行至监控中心层使用千兆光口,这种梯度式带宽设计,有效的解决了上行拥堵的问题,保证了整个网络高效、高速的运行,使视频更加顺畅。并且此方案在监控中心采用的是多光口的千兆设备,整个网络采用星型拓扑结构,有效的减少了故障节点对整个网络造成的影响。而且通信网络主要采用光纤进行传输,避免了电磁干扰等对整个系统造成的影响,保证了系统的稳定可靠运行。
