6路单端模拟量输入(直流型0-20mA/4-20mA),采用独立12位工业级AD采集芯片
4路光电隔离数字量输入和4路光电隔离数字量输出(NPN晶体管集电极开路输出)
采用RS485 MODBUS RTU标准通讯,可与组态软件、PLC、工业触控屏等进行组网
带通讯及输入输出状态指示灯
通讯电路采用防雷、抗干扰设计
可广泛用于工业现场设备的信号采集和控制
正常使用三年质保
二、主要参数
l 模拟量输入通道 6路单端
l 模拟量输入类型 直流型0-20mA/4-20mA
l 模拟量输入精度 ±0.02mA
l 数字量输入通道 4路(低电平有效)
l 数字量输出通道 4路(NPN晶体管集电极开路输出,500mA)
l 工作温度范围 -20~70℃
l 外部供电电源 DC 9V~30V/2W
l 隔离保护 1500VDC
l 安装方式 标准DIN导轨安装或螺丝安装
l 外形尺寸 125×73×35mm
三、接口定义
AVcc | 外部电源输入正端 |
AGnd | 外部电源输入负端 |
AI_1+ | 第1路模拟量输入正端 |
AI_2+ | 第2路模拟量输入正端 |
AI_3+ | 第3路模拟量输入正端 |
AI_4+ | 第4路模拟量输入正端 |
AI_5+ | 第5路模拟量输入正端 |
AI_6+ | 第6路模拟量输入正端 |
Gnd | 信号地,接模拟量输入负端 |
Gnd | 信号地,接模拟量输入负端 |
DI_01 | 第1路数字量输入 |
DI_02 | 第2路数字量输入 |
DI_03 | 第3路数字量输入 |
DI_04 | 第4路数字量输入 |
DO_01 | 第1路数字量输出 |
DO_02 | 第2路数字量输出 |
DO_03 | 第3路数字量输出 |
DO_04 | 第4路数字量输出 |
485A | RS485信号A+ |
485B | RS485信号B- |
四、数字量/模拟量应用示意图

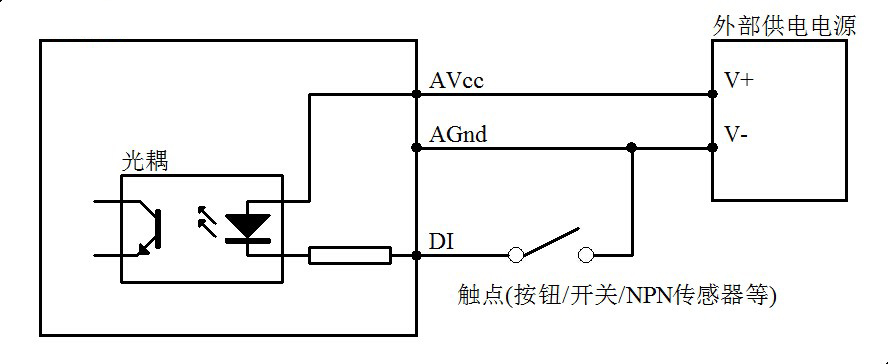

1、数字量输入应用

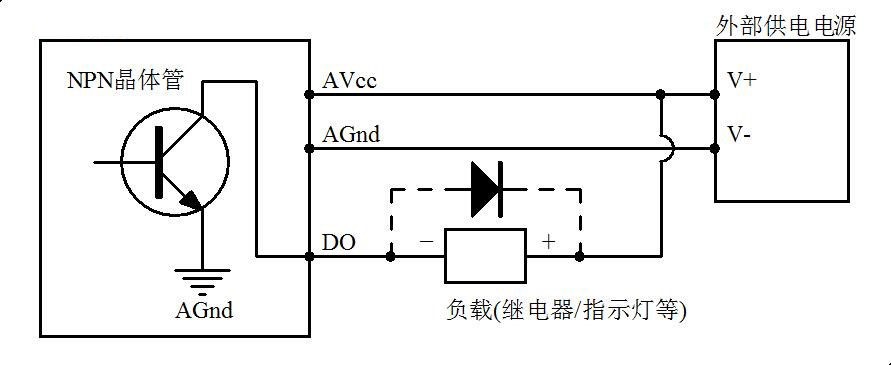

2、数字量输出应用

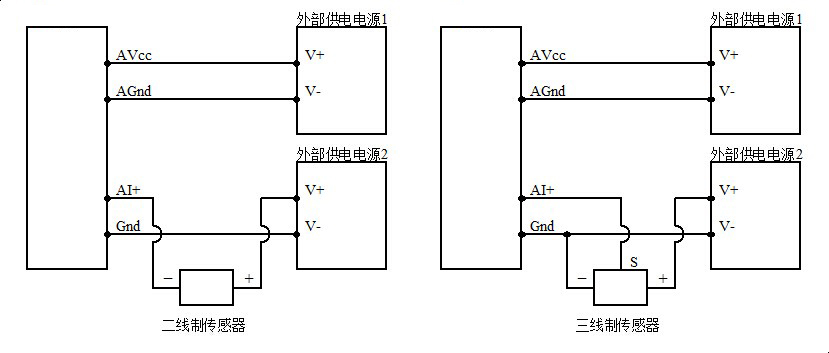

3、模拟量输入应用
五、通讯说明
1、通讯参数说明(出厂值): 9600,N,8,1
参数 | 说明 |
9600 | 波特率 |
N(无校验) | 校验位 |
8 | 数据位 |
1 | 停止位 |
2、模拟量输入信号采集命令:
发送: 01 03 00 00 00 06 C5 C8 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
03 | 1 | 功能码 | 03-读寄存器 |
0000 | 2 | 寄存器地址(4x型) | 0000-模拟量输入起始寄存器地址 |
0006 | 2 | 读取长度 | 0006-读取6个寄存器 |
C5C8 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收: 01 03 0C 07 69 00 00 00 00 00 00 00 00 00 00 B6 26 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
03 | 1 | 功能码 | 03-读寄存器 |
0C | 1 | 字节数 | 0C-读取12个字节长度 |
0769 0000 0000 0000 0000 0000 |
12 | 读取数据 |
0769-读取模拟量输入通道1数据 0000-读取模拟量输入通道2数据 0000-读取模拟量输入通道3数据 0000-读取模拟量输入通道4数据 0000-读取模拟量输入通道5数据 0000-读取模拟量输入通道6数据 |
B626 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收指令说明模拟量输入通道1电流数据为“0769”,转换成10进制数为1897,代入计算公式:I=(DATA*20)/4095=(1897*20)/4095≈9.26mA,其他通道电流数据为0mA
3、数字量输入信号采集命令:
发送: 01 02 00 00 00 04 79 C9 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
02 | 1 | 功能码 | 02-读取输入位 |
0000 | 2 | 输入地址(1x型) | 0000-输入位起始地址 |
0004 | 2 | 读取输入位长度 | 0004-读取4个输入位 |
79C9 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收: 01 02 01 05 61 8B (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
02 | 1 | 功能码 | 02-读取输入位 |
01 | 1 | 字节数 | 01-读取1个字节长度 |
05 | 1 | 读取数据 | 05-读取输入位状态 |
618B | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
读取的数据“05”,转换成2进制数为“0000 0101”,后4位有效,从左至右分别对应4路数字量输入信号DI_04-DI_01的状态,即DI_03、DI_01有输入,其它通道无输入
4、数字量输出信号控制命令(多个控制):
发送: 01 0F 00 00 00 04 01 03 7E 97 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
0F | 1 | 功能码 | 0F-写多个线圈 |
0000 | 2 | 线圈地址(0x型) | 0000-线圈起始地址 |
0004 | 2 | 写入线圈长度 | 0004-写4个线圈 |
01 | 1 | 写入数据字节 | 01-写入1个字节的数据 |
03 | 1 | 写入数据 | 03-写4个线圈的输出状态 |
7E97 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收: 01 0F 00 00 00 04 54 08 (例/16进制)
写入的数据“03”转换成2进制数为“0000 0011”,后4位有效,从左至右分别对应4路数字量输出信号DO_04-DO_01的状态,即DO_02、DO_01有输出,其他通道无输出,模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功
5、数字量输出信号控制命令(单个控制):
发送: 01 05 00 00 FF 00 8C 3A (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
05 | 1 | 功能码 | 05-写单个线圈 |
0000 | 2 | 线圈地址(0x型) |
0000-数字量输出(DO_01)线圈地址 0001-数字量输出(DO_02)线圈地址 0002-数字量输出(DO_03)线圈地址 0003-数字量输出(DO_04)线圈地址 |
FF00 | 2 | 写入数据 | FF00-线圈打开,0000-线圈关闭 |
8C3A | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收: 01 05 00 00 FF 00 8C 3A (例/16进制)
模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功
6、数字量输出状态采集命令:
发送: 01 01 00 00 00 04 3D C9 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
01 | 1 | 功能码 | 01-读取线圈状态 |
0000 | 2 | 线圈地址(0x型) | 0000-线圈起始地址 |
0004 | 2 | 读取线圈长度 | 0004-读取4个线圈状态 |
3DC9 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收: 01 01 01 03 11 89 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
01 | 1 | 功能码 | 01-读取线圈状态 |
01 | 1 | 字节数 | 01-读取1个字节长度 |
03 | 1 | 读取数据 | 03-读取线圈状态 |
1189 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
读取的数据“03”转换成2进制数为“0000 0011”,后4位有效,从左至右分别对应4路数字量输出信号DO_04-DO_01的状态,即DO_02、DO_01有输出,其他通道无输出
7、模块地址设置命令:
发送:00 06 00 64 00 01 08 04 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
00 | 1 | 模块地址 | 00-群发地址 |
06 | 1 | 功能码 | 06-写单寄存器 |
0064 | 2 | 寄存器地址(4x型) | 0064-修改模块地址 |
0001 | 2 | 写入数据 | 设置模块新地址,范围0001-00FE |
0804 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收:00 06 00 64 00 01 08 04 (例/16进制)
该命令表示向一个模块发出指令,设置该模块的新地址为01,该设置可以失电保存;模块的默认地址是01,当需要多个模块进行组网时,可对每个模块的地址进行单独设置,因为使用了群发地址,所以设置时要求485网络中只能有一个模块,否则会造成485网络中所有模块的地址都设置成同一地址,请谨慎使用该指令;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功
8、通讯参数设置命令:
发送:01 06 00 65 00 02 18 14 (例/16进制)
数据 | 字节 | 数据说明 | 备注 |
01 | 1 | 模块地址 | 地址范围01-FE |
06 | 1 | 功能码 | 06-写单寄存器 |
0065 | 2 | 寄存器地址(4x型) | 0065-修改通讯参数 |
0002 | 2 | 写入数据 |
0001-设置通讯参数 4800,N(无校验) ,8,1 0002-设置通讯参数 9600,N(无校验) ,8,1 0003-设置通讯参数 19200,N(无校验) ,8,1 0004-设置通讯参数 38400,N(无校验) ,8,1 0005-设置通讯参数 4800,E(偶校验) ,8,1 0006-设置通讯参数 9600,E(偶校验) ,8,1 0007-设置通讯参数 19200,E(偶校验) ,8,1 0008-设置通讯参数 38400,E(偶校验) ,8,1 |
1814 | 2 | CRC校验码 | 前面所有数据的CRC校验码 |
接收:01 06 00 65 00 02 18 14 (例/16进制)
该命令表示向一个模块发出指令,设置该模块的通讯参数为‘9600,N(无校验) ,8,1’,该设置可以失电保存;模块的默认通讯参数是‘9600,N(无校验) ,8,1’,当设置新的通讯参数后应在通讯设置中选择正确通讯参数,并重启通讯端口,请谨慎使用该指令;通常情况下,设置的波特率低,传输速度慢,传输稳定性高,设置的波特率高,传输速度快,传输稳定性低;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功
六、通讯指示灯说明
l 模块上电后,通讯指示灯显示绿色
l 模块通讯中,通讯指示灯闪烁
l 模块接收到正确指令,通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令,通讯指示灯显示红色
订单信息 | |
NLK-2064 |
6路单端模拟量输入(直流型0-20mA/4-20mA),4路光电隔离数字量输入和4路光电隔离数字量输出(NPN晶体管集电极开路输出) MODBUS RTU RS485 通讯 (DC9-30V宽压供电) |
