NLK-2028  8路光电隔离数字量输入输出(NPN晶体管集电极开路输出)

NLK-2028 8路光电隔离数字量输入输出(NPN晶体管集电极开路输出)

概述

一、产品概述
l 8路光电隔离数字量输入和8路光电隔离数字量输出(NPN晶体管集电极开路输出)
l 采用RS485 MODBUS RTU标准通讯,可与组态软件、PLC、工业触控屏等进行组网
l 带通讯及输入输出状态指示灯
l 通讯电路采用防雷、抗干扰设计
l 可广泛用于工业现场设备的信号采集和控制
l 正常使用三年质保



技术参数

二、主要参数
l 数字量输入通道   8路(低电平有效)
l 数字量输出通道   8路(NPN晶体管集电极开路输出500mA)
l 工作温度范围     -20~70℃
l 外部供电电源     DC 9V~30V/2W
l 隔离保护         1500VDC
l 安装方式         标准DIN导轨安装或螺丝安装
l 外形尺寸         125×73×35mm

三、接口定义


AVcc 外部电源输入正端
AGnd 外部电源输入负端
DO_01 第1路数字量输出
DO_02 第2路数字量输出
DO_03 第3路数字量输出
DO_04 第4路数字量输出
DO_05 第5路数字量输出
DO_06 第6路数字量输出
DO_07 第7路数字量输出
DO_08 第8路数字量输出
DI_01 第1路数字量输入
DI_02 第2路数字量输入
DI_03 第3路数字量输入
DI_04 第4路数字量输入
DI_05 第5路数字量输入
DI_06 第6路数字量输入
DI_07 第7路数字量输入
DI_08 第8路数字量输入
485A RS485信号A+
485B RS485信号B-


四、数字量应用示意图

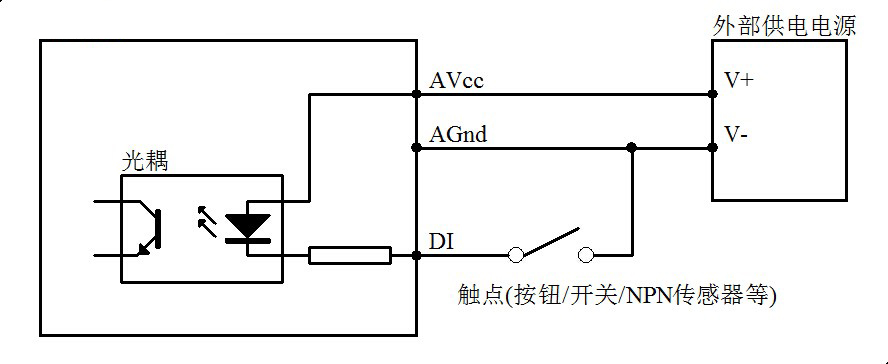

    1、数字量输入应用

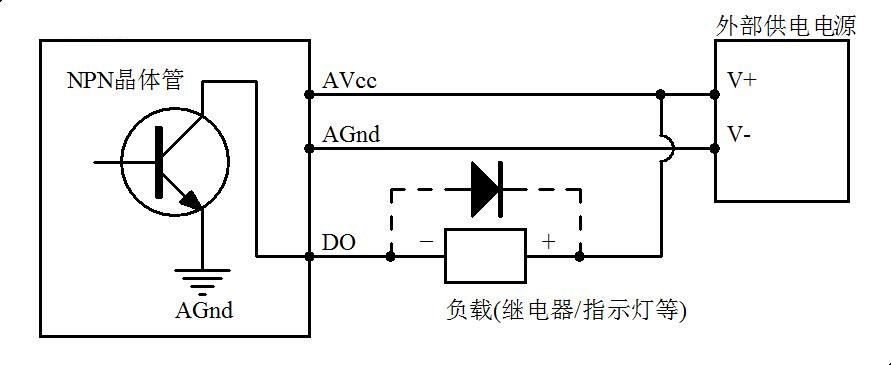

    2、数字量输出应用



五、通讯说明
    1、通讯参数说明(出厂值): 9600,N,8,1


参数 说明
9600 波特率
N(无校验) 校验位
8 数据位
1 停止位

    2、数字量输入信号采集命令:

 发送: 01 02 00 00 00 08 79 CC  (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
02 1 功能码 02-读取输入位
0000 2 输入地址(1x型) 0000-输入位起始地址
0008 2 读取输入位长度 0008-读取8个输入位
79CC 2 CRC校验码 前面所有数据的CRC校验码

 接收: 01 02 01 C2 20 19 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
02 1 功能码 02-读取输入位
01 1 字节数 01-读取1个字节长度
C2   1 读取数据 C2-读取输入位状态
2019 2 CRC校验码 前面所有数据的CRC校验码

读取的数据“C2”,转换成2进制数为“11000010”,从左至右分别对应8路数字量输入信号DI_08-DI_01的状态,即DI_08、DI_07、DI_02有输入,其它通道无输入

    3、数字量输出信号控制命令(多个控制):

              发送: 01 0F 00 00 00 08 01 A4 FF 2E (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
0F 1 功能码 0F-写多个线圈
0000 2 线圈地址(0x型) 0000-线圈起始地址
0008 2 写入线圈长度 0008-写8个线圈
01 1 写入数据字节 01-写入1个字节的数据
A4 2 写入数据 A4-写8个线圈的输出状态
FF2E 2 CRC校验码 前面所有数据的CRC校验码

   接收: 01 0F 00 00 00 08 54 0D (例/16进制)

写入的数据“A4”转换成2进制数为“10100100”,从左至右分别对应8路数字量输出信号DO_08-DO_01的状态,即DO_08、DO_06、DO_03有输出,其他通道无输出,模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    4、数字量输出信号控制命令(单个控制):

              发送: 01 05 00 00 FF 00 8C 3A (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
05 1 功能码 05-写单个线圈
0000 2 线圈地址(0x型) 0000-数字量输出(DO_01)线圈地址
0001-数字量输出(DO_02)线圈地址
0002-数字量输出(DO_03)线圈地址
0003-数字量输出(DO_04)线圈地址
0004-数字量输出(DO_05)线圈地址
0005-数字量输出(DO_06)线圈地址
0006-数字量输出(DO_07)线圈地址
0007-数字量输出(DO_08)线圈地址
FF00 2 写入数据 FF00-线圈打开,0000-线圈关闭
8C3A 2 CRC校验码 前面所有数据的CRC校验码

   接收: 01 05 00 00 FF 00 8C 3A (例/16进制)

模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    5、数字量输出状态采集命令:

 发送: 01 01 00 00 00 08 3D CC  (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
01 1 功能码 01-读取线圈状态
0000 2 线圈地址(0x型) 0000-线圈起始地址
0008 2 读取线圈长度 0008-读取8个线圈状态
3DCC 2 CRC校验码 前面所有数据的CRC校验码

 接收: 01 01 01 A4 50 33 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
01 1 功能码 01-读取线圈状态
01 1 字节数 01-读取1个字节长度
A4     1 读取数据 A4-读取线圈状态
5033 2 CRC校验码 前面所有数据的CRC校验码

读取的数据“A4”转换成2进制数为“10100100”,从左至右分别对应8路数字量输出信号DO_08-DO_01的状态,即DO_08、DO_06、DO_03有输出,其他通道无输出

    6、模块地址设置命令:

 发送:00 06 00 64 00 01 08 04 (例/16进制)

数据 字节 数据说明 备注
00 1 模块地址 00-群发地址
06 1 功能码 06-写单寄存器
0064 2 寄存器地址(4x型) 0064-修改模块地址
0001 2 写入数据 设置模块新地址,范围0001-00FE
0804 2 CRC校验码 前面所有数据的CRC校验码

   接收:00 06 00 64 00 01 08 04 (例/16进制)

该命令表示向一个模块发出指令,设置该模块的新地址为01,该设置可以失电保存;模块的默认地址是01,当需要多个模块进行组网时,可对每个模块的地址进行单独设置,因为使用了群发地址,所以设置时要求485网络中只能有一个模块,否则会造成485网络中所有模块的地址都设置成同一地址,请谨慎使用该指令;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

    7、通讯参数设置命令:

 发送:01 06 00 65 00 02 18 14 (例/16进制)

数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
06 1 功能码 06-写单寄存器
0065 2 寄存器地址(4x型) 0065-修改通讯参数
0002 2 写入数据 0001-设置通讯参数 4800N(无校验) 81
0002-设置通讯参数 9600N(无校验) 81
0003-设置通讯参数 19200N(无校验) 81
0004-设置通讯参数 38400N(无校验) 81
0005-设置通讯参数 4800E(偶校验) 81
0006-设置通讯参数 9600E(偶校验) 81
0007-设置通讯参数 19200E(偶校验) 81
0008-设置通讯参数 38400E(偶校验) 81
1814 2 CRC校验码 前面所有数据的CRC校验码

   接收:01 06 00 65 00 02 18 14 (例/16进制)

该命令表示向一个模块发出指令,设置该模块的通讯参数为‘9600N(无校验) 81’,该设置可以失电保存;模块的默认通讯参数是‘9600N(无校验) 81’,当设置新的通讯参数后应在通讯设置中选择正确通讯参数,并重启通讯端口,请谨慎使用该指令;通常情况下,设置的波特率低,传输速度慢,传输稳定性高,设置的波特率高,传输速度快,传输稳定性低;当模块接收到正确的命令后,根据命令作出相应动作,并将应答指令发回主机,表示通讯成功

六、通讯指示灯说明
l 模块上电后通讯指示灯显示绿色
l 模块通讯中通讯指示灯闪烁
l 模块接收到正确指令通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令通讯指示灯显示红色
