NLK-2078 3路直流型4-20mA电流输出

NLK-2078 3路直流型4-20mA电流输出

概述

一、产品概述
l 3路直流型4-20mA电流输出
l 采用RS485 MODBUS RTU标准通讯，可与组态软件、PLC、工业触控屏等进行组网
l 带通讯状态指示灯
l 通讯电路采用防雷、抗干扰设计
l 可广泛用于工业现场设备的信号采集和控制
l 正常使用三年质保


技术参数


二、主要参数
l 模拟量输出通道   3路
l 模拟量输出范围   直流型4-20mA
l 模拟量输出精度   ±0.03mA
l 最大输出负载     1050Ω（24V供电）
l 工作温度范围     -20～70℃
l 外部供电电源     DC 9V～30V/2W
l 隔离保护         1500VDC
l 安装方式         标准DIN导轨安装或螺丝安装
l 外形尺寸         125×73×35mm

三、接口定义

AVcc 外部电源输入正端
AGnd 模拟地，接外部电源输入负端
Iout1 电流输出通道1正端
AGnd 模拟地，接电流输出负端
Iout2 电流输出通道2正端
AGnd 模拟地，接电流输出负端
Iout3 电流输出通道3正端
AGnd 模拟地，接电流输出负端
485B RS485信号B-
485A RS485信号A+

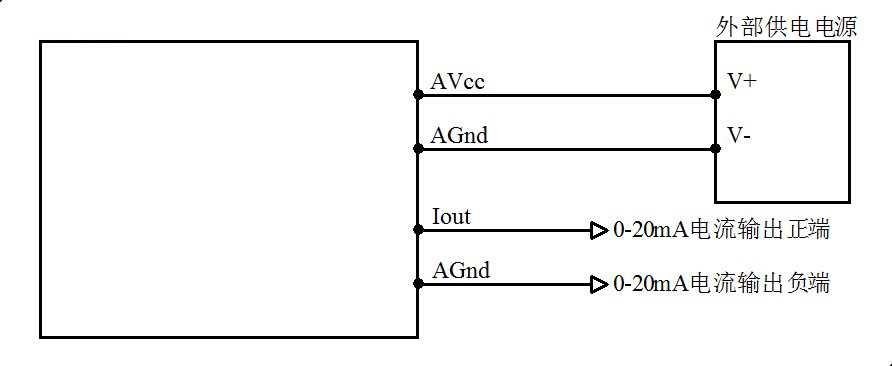

四、模拟量输出示意图





五、通讯说明

    1、通讯参数说明(出厂值)： 9600，N，8，1

参数 说明
9600 波特率
N(无校验) 校验位
8 数据位
1 停止位


    2、模拟量输出信号控制命令

         发送：01 06 00 00 2C 39 55 18 （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
06 1 功能码 06-写单寄存器
0000 2 寄存器编号(4x型) 0000-电流输出通道1
0001-电流输出通道2
0002-电流输出通道3
2C39 2 写入数据 电流输出数据，范围0000-4E20
5518 2 CRC校验码 前面所有数据的CRC校验码

   接收：01 06 00 00 2C 39 55 18 （例/16进制）

该命令表示向一个地址01的模块发出指令，控制该模块通道1输出电流，写入的数据“2C39”是16进制，转化成十进制为11321，代入电流输出计算公式: Iout=DATA/1000=11321/1000≈11.32mA，当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

    3、模拟量输出信号采集命令：

 发送:01 03 00 00 00 03 05 CB （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
03 1 功能码 03-读寄存器
0000 2 寄存器地址(4x型) 0000-模拟量输出起始寄存器地址
0003 2 读取长度 0003-读取3个寄存器
05CB 2 CRC校验码 前面所有数据的CRC校验码

 接收: 01 03 06 2C 39 1D 11 15 87 A2 47 （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
03 1 功能码 03-读寄存器
06 1 字节数 06-读取6个字节长度
2C39
1D11
1587 		 6 读取数据 2C39-读取模拟量输出通道1数据
1D11-读取模拟量输出通道2数据
1587-读取模拟量输出通道3数据
A247 2 CRC校验码 前面所有数据的CRC校验码

接收指令说明模拟量输出通道1当前电流输出数据为“2C39”转换成10进制数为11321，代入计算公式：
Iout1=DATA/1000=11321/1000≈11.32mA；
模拟量输出通道2当前电流输出数据为“1D11”转换成10进制数为7441，代入计算公式：
Iout2=DATA/1000=7441/1000≈7.44mA；
模拟量输出通道3当前电流输出数据为“1587”转换成10进制数为5511，代入计算公式：
Iout3=DATA/1000=5511/1000≈5.51mA

    4、模块地址设置命令：

 发送：00 06 00 64 00 01 08 04 （例/16进制）
数据 字节 数据说明 备注
00 1 模块地址 00-群发地址
06 1 功能码 06-写单寄存器
0064 2 寄存器地址(4x型) 0064-修改模块地址
0001 2 写入数据 设置模块新地址，范围0001-00FE
0804 2 CRC校验码 前面所有数据的CRC校验码

   接收：00 06 00 64 00 01 08 04 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的新地址为01，该设置可以失电保存；模块的默认地址是01，当需要多个模块进行组网时，可对每个模块的地址进行单独设置，因为使用了群发地址，所以设置时要求485网络中只能有一个模块，否则会造成485网络中所有模块的地址都设置成同一地址，请谨慎使用该指令；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功
    5、通讯参数设置命令：

 发送：01 06 00 65 00 02 18 14 （例/16进制）
数据 字节 数据说明 备注
01 1 模块地址 地址范围01-FE
06 1 功能码 06-写单寄存器
0065 2 寄存器地址(4x型) 0065-修改通讯参数
0002 2 写入数据 0001-设置通讯参数 4800N(无校验) 81
0002-设置通讯参数 9600N(无校验) 81
0003-设置通讯参数 19200N(无校验) 81
0004-设置通讯参数 38400N(无校验) 81
0005-设置通讯参数 4800E(偶校验) 81
0006-设置通讯参数 9600E(偶校验) 81
0007-设置通讯参数 19200E(偶校验) 81
0008-设置通讯参数 38400E(偶校验) 81
1814 2 CRC校验码 前面所有数据的CRC校验码

   接收：01 06 00 65 00 02 18 14 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的通讯参数为‘9600N(无校验) 81’，该设置可以失电保存；模块的默认通讯参数是‘9600N(无校验) 81’，当设置新的通讯参数后应在通讯设置中选择正确通讯参数，并重启通讯端口，请谨慎使用该指令；通常情况下，设置的波特率低，传输速度慢，传输稳定性高，设置的波特率高，传输速度快，传输稳定性低；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

六、通讯指示灯说明
l 模块上电后通讯指示灯显示绿色
l 模块通讯中通讯指示灯闪烁
l 模块接收到正确指令通讯指示灯显示绿色
l 模块接收到错误指令或非本模块地址指令通讯指示灯显示红色


订购信息

订单信息
NLK-2078 3路直流型4-20mA电流输出MODBUS RTU RS485 通讯 （DC9-30V宽压供电）
