NLDK7720G-4GX工业级千兆4光16电网管型自愈环网交换机

NLDK7720G-4GX工业级千兆4光16电网管型自愈环网交换机

NLDK7720G-4GX工业级千兆4光16电网管型自愈环网交换机

NLDK7720G二层全千兆工业以太网交换机是专为工业通信领域研发的一款二层高性能以太网通信产品。 NLDK7720G 支持4个千兆光+16个千兆电接口配置, NLDK7720G 为标准3.5寸导轨式安装,不仅支

概述

NLDK7720G-4GX系列是纽琳克的二层管理型工业交换机,支持4个千兆光口,16个千兆电端口,支持DC24V/48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。千兆电口支持10/100/1000Mbps自适应,全双工/半双工、MDI/MDI-X 自适应。采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~70℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
NLDK7720G-4GX系列可以通过Web管理或SNMP 网管,同时提供NLK-Ring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。







  • 串口服务器支持多种网络协议

    串口服务器支持多种网络协议

    串口服务器支持多种网络协议,如TCP、UDP、TELNET、ARP、ICMP、HTTP、DNS和DHCP协议;拥有完善的管理功能,支持访问控制、快速配置、在线升级等;每路串口支持4路TCP或UDP会话连接,支持RealCom、TCP Server、TCP Client、UDP Server、UDP Client、Pair Master、Pair Slave、UDP Rang和UDP Multicast等多种工作模式;支持TELNET、WEB等访问方式。另外,配套提供的基于Windows平台的管理配置工具,能够一步一步引导用户对设备进行管理配置,通过简单的设置实现串口设备立即联网。

  • 网管系统界面设计友好

    网管系统界面设计友好

    网管系统界面设计友好,操作简单方便,能带给您良好的用户体验。

  • 应用范围广

    应用范围广

    硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。

产品特点

◆ 20个千兆以太网接口,为用户提供灵活的组网方式;

◆ 千兆SFP接口,可以支持热插拔的LC光纤接口模块和RJ45电口模块;

◆ 16个10/100/1000base-T自适应以太网接口(全双工、半双工),支持自动MDI/MDI-X连接,并支持4个千兆SFP光口;

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;

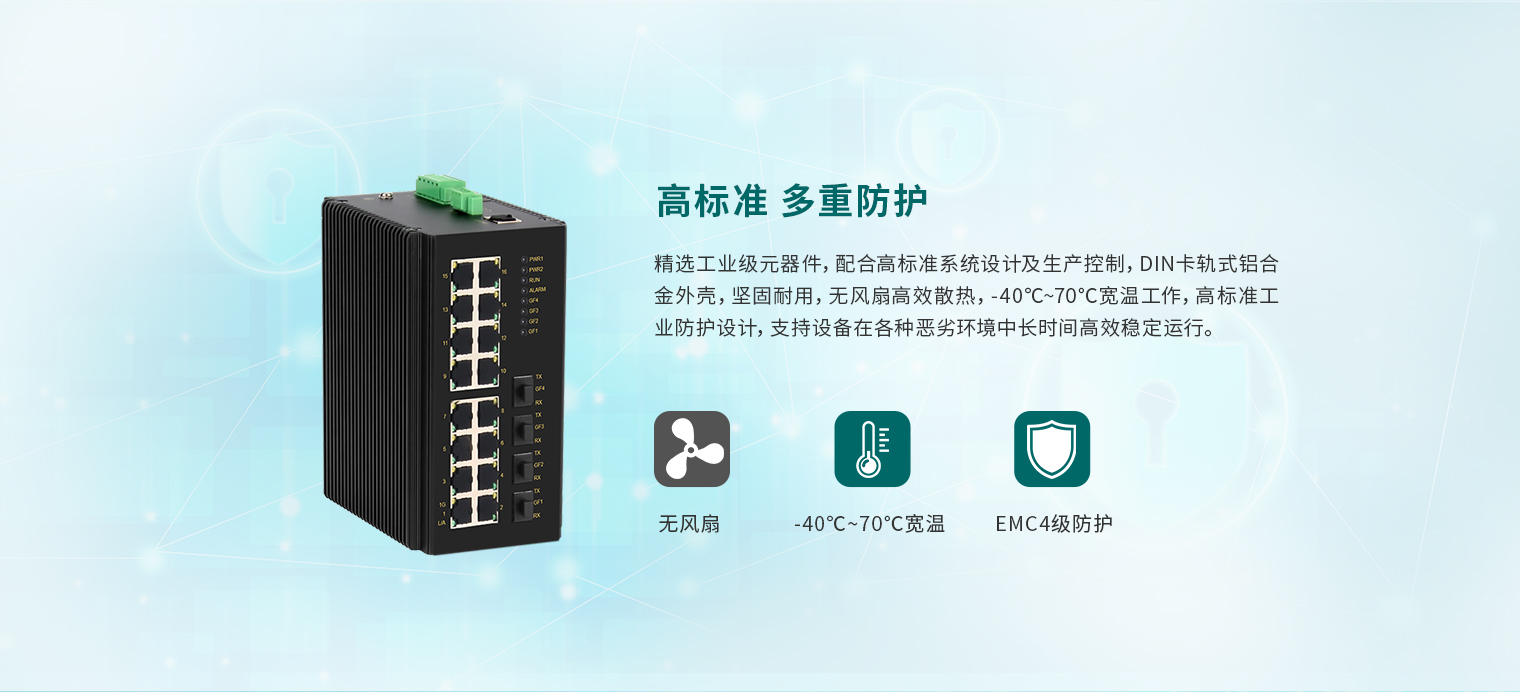

◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,持久耐用,稳定可靠;

◆ -40℃~70℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。

技术参数



IEEE标准

IEEE 802.3i、IEEE 802.3u、IEEE 802.3z、IEEE 802.3ad、IEEE 802.3x、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1d、IEEE 802.1w、IEEE 802.1x等

交换功能

支持VLAN

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持ERPS,RSTP,兼容STP

组播技术

支持IGMP Snooping

支持静态组播

安全控制

支持风暴检测功能

支持端口隔离功能

支持MAC端口绑定

支持IEEE802.1X认证

支持用户分级权限管理

支持SSH、Telnet、HTTP/HTTPS登录控制

支持ACL

支持端口环回检测

管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c/v3

支持QoS

支持DDM

支持日志功能

支持端口镜像

支持端口统计

支持统一上位机软件管理

交换方式

存储转发

背板带宽

56G

缓存大小

4.1Mbit

MAC地址表 8K

千兆端口

16个10/100/1000Base-T+4个1000Base-LX接口

电口参数

物理接口:RJ45带屏蔽

RJ45端口:10/100/1000Base-T支持自动协商功能

光口参数

速率:100/1000Base-X自适应

接口类型:SFP插槽

电源参数

输入电压: 直流电源:DC9〜60V⽀持双电源冗余、反接保护

                  交流电源:AD220V(AC85~264V/DC110~370V)

输入功耗:16W@DC24V(满载)

过流保护:内置

机械参数

物理尺寸(高×宽×深):160mm×74mm×122mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+75℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMC标准

IEC61000-4-2(ESD), Level3
IEC61000-4-5(Surge), Level3   ※网口支持6kV防雷
IEC61000-4-4(EFT), Level3



订购信息

产品型号 规格 安装方式
NLDK7720G-4GX 工业级4个千兆SFP口+16个10/100/1000M自适应电,双路DC12-48V供电 35MM导轨式安装
NLDK7720G-4GX-LV 工业级4个千兆SFP口+16个10/100/1000M自适应电口,单路85-264VAC/110-370VDC供电 35MM导轨式安装
