软件功能

交换功能

支持端口配置，如速率模式、双工模式、流量控制等

支持端口VLAN和802.1Q VLAN

支持端口入口/出口速率限制、风暴检测、端口静态汇聚

支持MAC地址表、接收帧/发送帧/总流量统计

冗余技术

支持ERPS

支持knewlink-Ring/ knewlink-RingV2私有环网技术

支持RSTP，兼容STP

组播技术

支持IGMP侦听

支持静态组播MAC地址绑定

安全管理

支持WEB、TELNET、SSH控制

支持静态MAC端口锁定

支持Email日志、继电器告警

支持环回检测

管理与维护

支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制

支持SNMP v1/v2c/v3、SNMP v1/v2c/v3 TRAP、LLDP

支持端口镜像、Ping

支持不同权限用户管理、本地时间管理、SNTP客户端、日志信息

支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载

支持统一上位机软件管理

协议标准

IEEE标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.1w、IEEE 802.1Q、IEEE 802.1p

交换性能

交换方式

储存转发

背板带宽

1.8Gbps

缓存大小

768kbit

MAC地址表

2K

接口规格

百兆光口

2/4路100base-FX百兆光口可选，SC/FC/ST接口可选，传输距离支持1310nm多模双纤2km或1310nm单模双纤20km可选（单纤/双纤、40/60/80/100km可选）

百兆电口

8/6/4路10/100base-T(X)自适应百兆RJ45电口，全/半双工、MDI/ MDI-X自适应

继电器

1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试

按键

恢复出厂设置按键

指示灯

电源指示灯、运行指示灯、告警指示灯、光口指示灯、电口速率与连接/活动指示灯

电源参数

电源输入

直流机型：DC9~60V，支持双电源冗余、无极性

交流机型：AC85~264V (47~63Hz) / DC110~370V

满载功耗

直流机型（@DC24V）：≤1.7W（全电）、≤2.5W（2F）、≤4.3W（4F）

交流机型（@AC220V）：≤1.9W（全电）、≤2.6W（2F）、≤3.9W（4F）

连接方式

直流机型：5位5.08mm间距带锁扣接线端子

交流机型：3位5.08mm间距带锁扣接线端子

机械参数

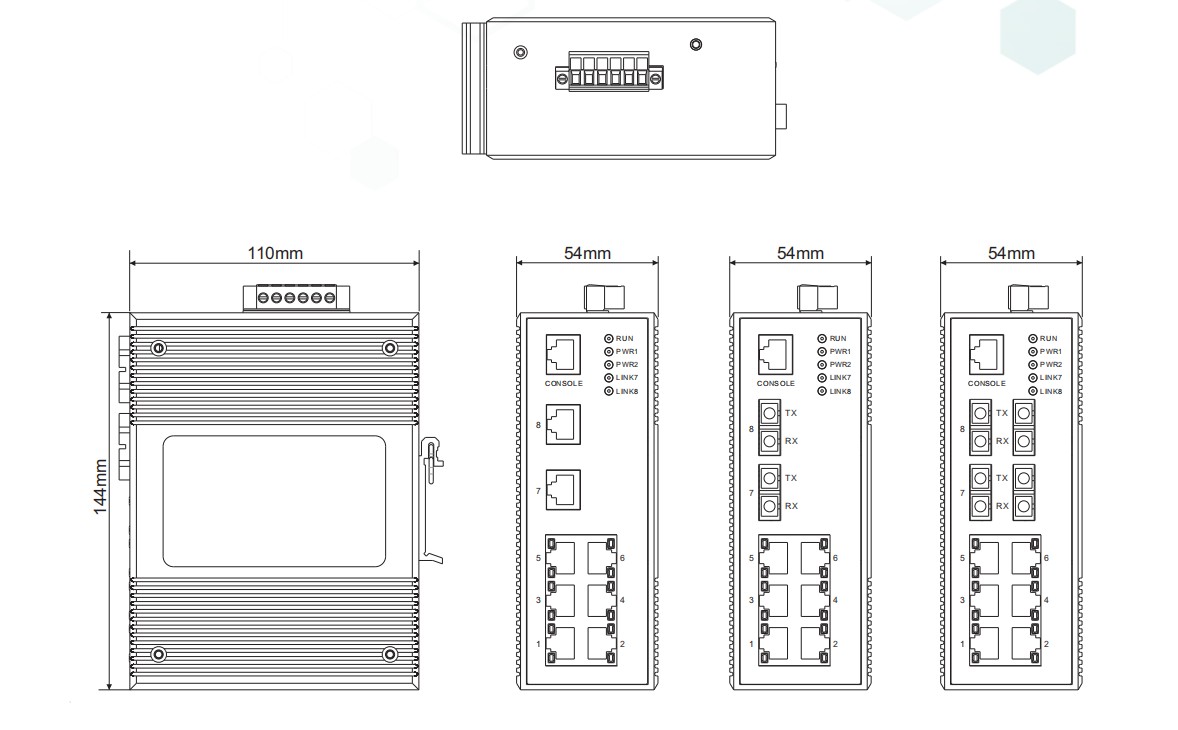

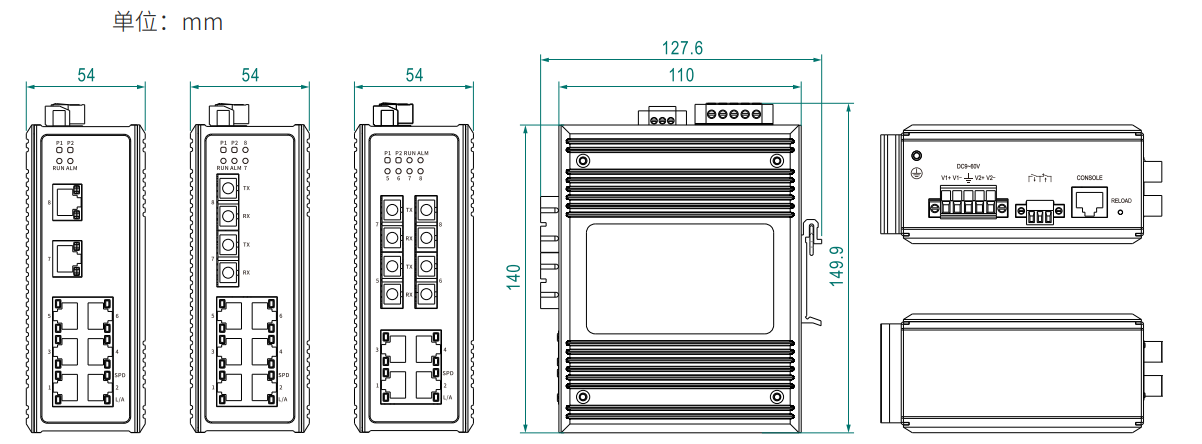

外形尺寸

140×54×110 (mm)（不含卡轨及连接器尺寸）

安装方式

35mm标准DIN卡轨式安装

机壳防护

铝合金外壳，IP40防护等级

重量

直流机型：约0.6kg（全电）、约0.62kg（2F）、约0.63kg（4F）

交流机型：约0.7kg（全电）、约0.72kg（2F）、约0.75kg（4F）

工作环境

工作温度

直流机型：-40℃~+75℃

交流机型：-40℃~+75℃

存储温度

-55℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMS

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 4（ 电源：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV）

IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口：±2kV）

*全电、2光6电机型浪涌为Level 3（电源共模±2kV），其它为Level 4
