工业级百兆2光16电网管型导轨式以太网交换机

NLK7818

工业级百兆2光16电网管型导轨式以太网交换机

◆ 提供18个百兆端口，支持2个百兆光+16个百兆电接口配置；
◆ 百兆电口10/100M自适应，全/半双工，MDI/MDIX自适应模式；
◆ 小于20ms的快速光纤环网冗余技术（knewlinkRing），增强了系统通信的可靠性；
◆ 支持QoS、IEEE802.1P和ToS/DiffServe，提高通信质量；
◆ 采用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠；
◆ 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC9~60V电源输入可选，双输入支持电源冗余；
◆ -40℃~75℃工作温度满足恶劣工业环境应用要求；
◆ 采用高低温设计，设备能稳定地工作海拔4000米高度左右严酷的工业环境中；

概述

    NLK7818系列是上海纽琳克通信技术有限公司生产的二层管理型工业交换机，支持2个百兆光接口和16个百兆电接口，采用存储转发机制，支持DC9-60V双路冗余电源，并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装，满足不同工业通信现场。拥有大的带宽处理能力，支持线速转发，数据传输快速、流畅，适用于多种应用场景。产品精选工业级元器件，导轨式铝合金外壳，坚固耐用，无风扇高效散热，-40℃~75℃宽温工作，工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
    NLK7818系列光口支持单模多模多种光模块可选，接口支持SC/ST/FC等规格，采用光纤远距离传输，抗电磁干扰能力强；电口支持10/100M、全/半双工、MDI/ MDI-X自适应，自动识别速率以及线序。在供电方面支持直流DC9~60V宽电压或者交直流AC/DC110/220V供电。铝合金外壳，IP40防护等级，设备能稳定地工作海拔4000米左右严酷的工业环境中。
    NLK7818系列可以通过Web管理或SNMP 网管，同时提供KNEWLINKRing、虚拟局域网、Trunk、服务质量 （Quality of Service）、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。









  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数



IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W

交换功能

支持VLAN、GVRP

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持knewlinkRing环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2， IGMP Snooping

支持GMRP，支持静态组播

管理与维护

支持Console， WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

12.8Gbps

RJ45端口

16个10base-T/100base-TX

光端口

2个100base-FX

电口参数

物理接口：RJ-45带屏蔽

RJ-45端口：10base-T/100base-TX，支持自动协商功能

接口标准：符合IEEE802.3标准

传输距离：100米

光口参数

发光功率：>-12dBm(单模)  >-17dBm(多模)

收光灵敏度：<-38dBm(单模)  <-35dBm(多模)

波长：1310nm(单模) 1550nm(单模)  1310 nm(多模)

连接器类型：SC/FC/ST

传输距离：20～80Km(单模)  <5Km(多模)

传输速率：155Mbps

电源参数

输入电压：

直流电源：DC9〜60V支持双电源冗余、反接保护

交流电源：AC85~264V（频率：47~63Hz）或DC110~370V

输入功耗：<10W@24V满载

过流保护：内置

机械参数

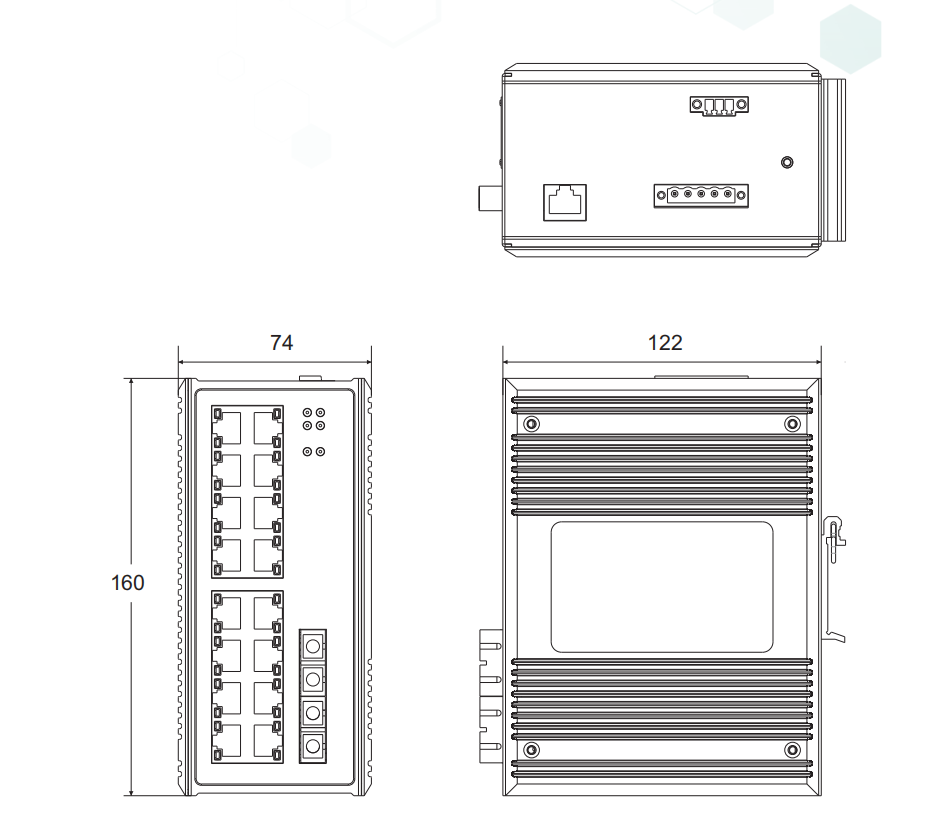

物理尺寸（高×宽×深）：160mm×74mm×122mm

安装方式：标准DIN卡轨式

散热形式：铝合金单肋形机箱表面散热，无风机

机壳防护：IP40

工作环境

工作温度：-40℃～+75℃

存储温度：-55℃～+85℃

湿    度：0～95%（无凝露）

行业标准

EMC标准：

IEC61000-4-2(ESD) Level4

IEC61000-4-5(Surge) Level4   ※网口支持6kV防雷

IEC61000-4-4(EFT) Level4

IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W

交换功能

支持VLAN、GVRP

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持knewlinkRing环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2， IGMP Snooping

支持GMRP，支持静态组播

管理与维护

支持Console， WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

12.8Gbps

RJ45端口

16个10base-T/100base-TX

光端口

2个100base-FX

电口参数

物理接口：RJ-45带屏蔽

RJ-45端口：10base-T/100base-TX，支持自动协商功能

接口标准：符合IEEE802.3标准

传输距离：100米

光口参数

发光功率：>-12dBm(单模)  >-17dBm(多模)

收光灵敏度：<-38dBm(单模)  <-35dBm(多模)

波长：1310nm(单模) 1550nm(单模)  1310 nm(多模)

连接器类型：SC/FC/ST

传输距离：20～80Km(单模)  <5Km(多模)

传输速率：155Mbps

电源参数

输入电压：

直流电源：DC9〜60V支持双电源冗余、反接保护

交流电源：AC85~264V（频率：47~63Hz）或DC110~370V

输入功耗：<10W@24V满载

过流保护：内置

机械参数

物理尺寸（高×宽×深）：160mm×74mm×122mm

安装方式：标准DIN卡轨式

散热形式：铝合金单肋形机箱表面散热，无风机

机壳防护：IP40

工作环境

工作温度：-40℃～+75℃

存储温度：-55℃～+85℃

湿    度：0～95%（无凝露）

行业标准

EMC标准：

IEC61000-4-2(ESD) Level4

IEC61000-4-5(Surge) Level4   ※网口支持6kV防雷

IEC61000-4-4(EFT) Level4

订购信息

产品型号 NLDK7818-N-OT-P1P2-LV(18口光电组合系列）
代码定义 代码选型
N：代表光口数量 2：代表2个百兆光口
OT：代表光纤种类 AS:单模双纤
AM：多模双纤
SF:单模单纤
P1:代表光纤接口
P2代表光纤通信距离		 ZM:光纤接口为SC方口
RM：光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02：通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LV LV:代表供电电源为单路交直流AC/DC110/220V
空:代表双路DC12-48V供电
例如：NLDK7818-2AS-ZM20-LV规格为2个百兆光口，16个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电
