工业级千兆4光16电网管型自愈环网交换机

NLK7720G

工业级千兆4光16电网管型自愈环网交换机

◆ 支持4路千兆SFP插槽和16路千兆电口，为用户提供灵活的组网方式；
◆ 支持rogerkang-Ringv1/v2、ERPS、STP/RSTP、MRP等环网冗余协议，提高网络可靠性；
◆ 小于20ms的快速环网冗余（ROGERKANG-Ringv1/v2），增强了系统通信的可靠性；
◆ 支持DDM数字诊断监控，可监测DDM SFP光模块工作温度、电压、电流、发送与接收光功率等参数；
◆ 支持1路AC85~264V / DC110~370V交/直流电源输入，或2路DC 9~60V电源输入可选，双输入支持电源冗余；
◆ 高强度铝合金外壳，IP40防护等级，设备能稳定的工作在-40℃~+75℃严酷的工业环境中。
◆ 采用高低温设计，设备能稳定地工作海拔4000米高度左右严酷的工业环境中；

概述

     NLK7720G系列是上海纽琳克通信技术有限公司生产的二层管理型工业交换机，支持4个千兆光口，16个千兆电端口，支持DC24V/48V双路冗余电源，并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装，满足不同工业通信现场。千兆电口支持10/100/1000Mbps自适应，全双工/半双工、MDI/MDI-X 自适应。采用存储转发机制，拥有大的带宽处理能力，自动排查数据包错误，减少传故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，35MM DIN卡轨式铝合金外壳，坚固耐用，无风扇高效散热，-40℃~75℃宽温工作，工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
    NLK7720G系列产品千兆光口支持百兆或者千兆，千兆电口支持10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X连接，自动识别速率以及线序。在供电方面支持直流DC9~60V宽电压或者交直流AC/DC110/220V供电。铝合金外壳，IP40防护等级，设备能稳定地工作海拔4000米左右严酷的工业环境中。。
    NLK7720G系列可以通过Web管理或SNMP 网管，同时提供knewlink-Ring、虚拟局域网、Trunk、服务质量 （Quality of Service）、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

IEEE标准

IEEE 802.3i、IEEE 802.3u、IEEE 802.3z、IEEE 802.3ad、IEEE 802.3x、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1d、IEEE 802.1w、IEEE 802.1x等

交换功能

支持VLAN

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持knewlinkRing环网技术

支持ERPS，RSTP，兼容STP

组播技术

支持IGMP Snooping

支持静态组播
安全控制

支持风暴检测功能

支持端口隔离功能

支持MAC端口绑定

支持IEEE802.1X认证

支持用户分级权限管理

支持SSH、Telnet、HTTP/HTTPS登录控制

支持ACL

支持端口环回检测

管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c/v3

支持QoS

支持DDM

支持日志功能

支持端口镜像

支持端口统计

支持统一上位机软件管理

交换方式

存储转发

背板带宽

56G

缓存大小

4.1Mbit
MAC地址表 8K

千兆端口

16个10/100/1000base-T+4路1000base-X千兆SFP插槽，兼容100base-FX

电口参数

物理接口：RJ45带屏蔽

RJ45端口：10/100/1000base-T支持自动协商功能

光口参数

速率：100/1000base-X自适应

接口类型：SFP插槽

电源参数

输入电压： 直流电源：DC9〜60V⽀持双电源冗余、反接保护

                  交流电源：AD220V(AC85~264V/DC110~370V)

输入功耗：16W@DC24V（满载）

过流保护：内置

机械参数

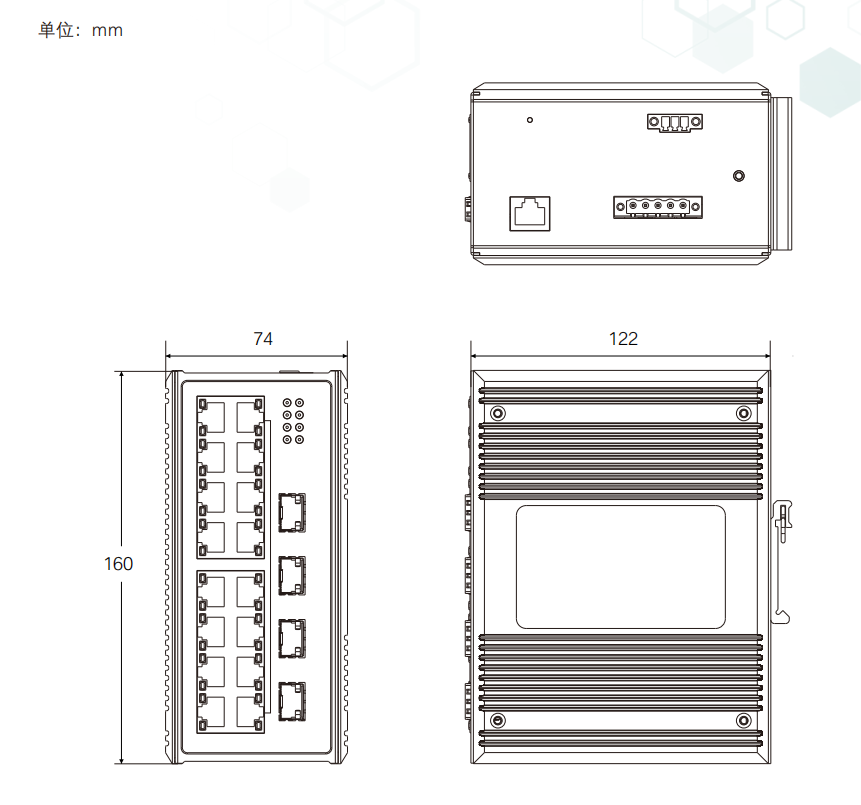

物理尺寸（高×宽×深）：160mm×74mm×122mm

安装方式：标准DIN卡轨式

散热形式：铝合金单肋形机箱表面散热，无风机

机壳防护：IP40

工作环境

工作温度：-40℃~+75℃

存储温度：-55℃~+85℃

湿度：5%~95%（无凝露）

行业标准

EMC标准

IEC61000-4-2(ESD) Level3
IEC61000-4-5(Surge) Level3   ※网口支持6kV防雷
IEC61000-4-4(EFT) Level3

订购信息

产品型号 规格 安装方式
NLDK7720G-4GX 工业级4个千兆SFP口+16个10/100/1000M自适应电口，双路DC12-48V供电 35MM导轨式安装
NLDK7720G-4GX-LV 工业级4个千兆SFP口+16个10/100/1000M自适应电口，单路85-264VAC/110-370VDC供电 35MM导轨式安装
