◆ 12个千兆以太网接口，为用户提供灵活的组网方式；
◆ 千兆SFP接口，可以支持热插拔的LC光纤接口模块和RJ45电口模块；
◆ 8个10/100/1000ba
◆ 小于20ms的快速光纤环网冗余技术（NLK-Ring），增强了系统通信的可靠性；
◆ 采用强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，稳定可靠；
◆ -40℃~70℃工作温度，满足恶劣工业环境应用要求；
◆ 采用工业级电源设计，多种电源方案可选，满足用户灵活应用。
NLDK7712G-4GX系列是纽琳克的二层管理型工业交换机，支持4个千兆光口，8个千兆电端口，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，DIN卡轨式铝合金外壳，坚固耐用，无风扇高效散热，-40℃~70℃宽温工作，工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。NLDK7712G支持DC12-48V双路冗余电源，并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装，满足不同工业通信现场。千兆电口支持10/100/1000Mbps自适应，全双工/半双工、MDI/MDI-X 自适应。
NLDK7712G-4GX系列可以通过Web管理或SNMP 网管，同时提供NLK-Ring、虚拟局域网、Trunk、服务质量 （Quality of Service）、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。
软件功能
|
冗余技术 |
支持KNEWli 支持STP/RSTP |
|
组播技术 |
支持IGMP v1/v2、IGMP snooping 支持GMRP、支持静态组播 |
|
管理与维护 |
支持Console，WEB管理方式
|
性能参数
|
IEEE标准 |
802.3、802.3u、802.3z、802.3x、802.1P、802.3ab等 |
|
交换功能 |
支持VLAN、GVRP 支持端口限速，支持风暴抑制 支持端口汇聚 支持端口流控 |
|
冗余技术 |
支持NLK-Ring环网技术 支持EAPS、MSTP/RSTP |
|
组播技术 |
支持IGMP v1/v2， IGMP Snooping 支持GMRP，支持静态组播 |
|
管理与维护 |
支持CLE， WEB管理方式 支持SNMP v1/v2c 支持统一上位机软件管理 |
|
背板带宽 |
24G |
|
包转发率 |
17.856 Mpps |
|
千兆端口 |
8个10/100/1000ba |
|
电口参数 |
物理接口：RJ45带屏蔽，IEEE802.3标准
RJ45端口： 10/100/1000ba 传输距离：＜100米 |
|
光口参数 |
发光功率： >-12dBm(单模) >-17dBm(多模) 收光灵敏度： <-38dBm(单模) <-35dBm(多模) 波长： 1310nm(单模) 1550nm(单模) 1310 nm(多模) 传输距离： <2Km(千兆多模) 连接器类型： LC 传输速率： 1.25Gbps（千兆） |
|
电源参数 |
输入电压： DC 电源：DC12~48V 隔离DC电源：DC24V(18~36V)、DC48V(36~72V) 交流电源：AD220V(AC85~264V/DC110~370V)； 输入功耗：15W（MAX） 过流保护：内置 |
|
机械参数 |

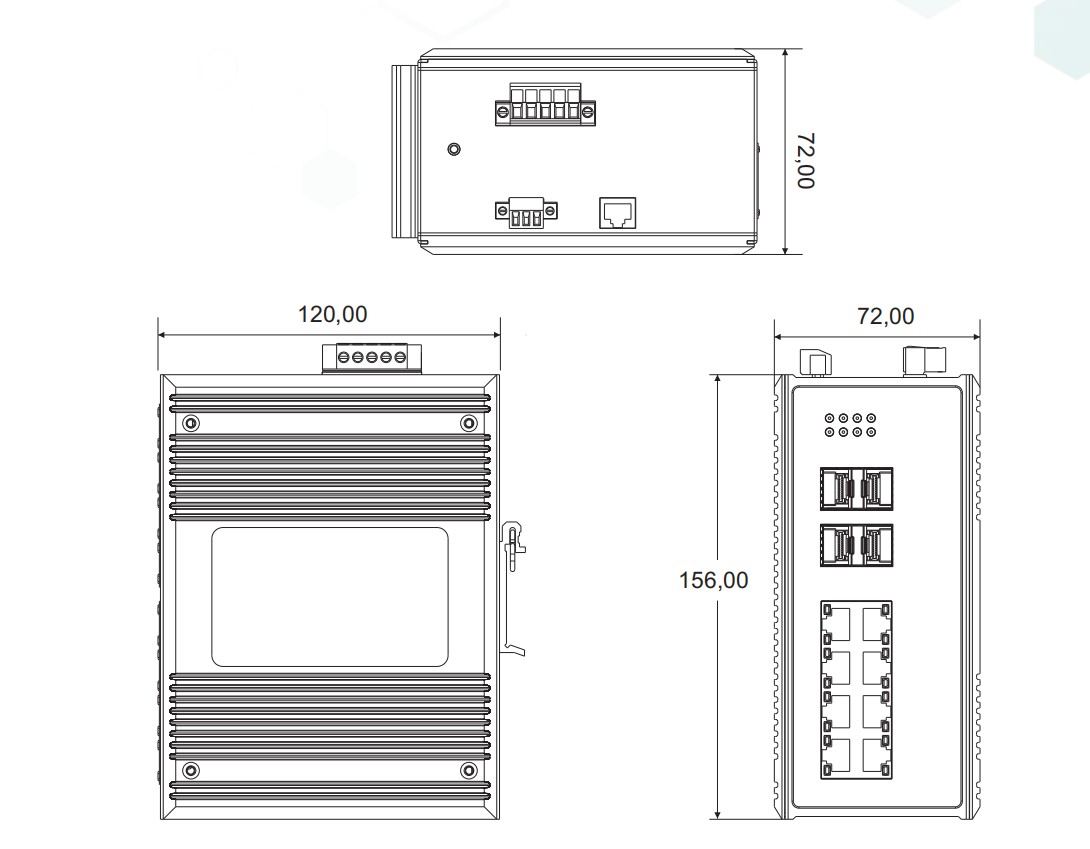

物理尺寸（高×宽×深）：156mm×72mm×120mm 安装方式：标准DIN卡轨式 散热形式：铝合金单肋形机箱表面散热，无风机 机壳防护：IP40 |
|
工作环境 |
工作温度：-40℃~+70℃ 存储温度：-40℃~+85℃ 湿度：5%~95%（无凝露） |
|
行业标准 |
EMC标准
EN6
EN6
EN6 EN55022：EN55022 Class A |
| 产品型号 | NLDK7712G-PO-LV(12口光电组合系列） |
| 代码定义 | 代码选型 |
| PO：代表光口数量 | 4GX：代表4个千兆光口 |
| LV |
LV:代表供电电源为单路交直流220V LV110:代表供电电源为单路交直流110V 空:代表双路DC12-48V供电 |
| 例如：NLDK7712G-4GX-LV规格为4个千兆光口，8个千兆口，交直流220V供电 | |
