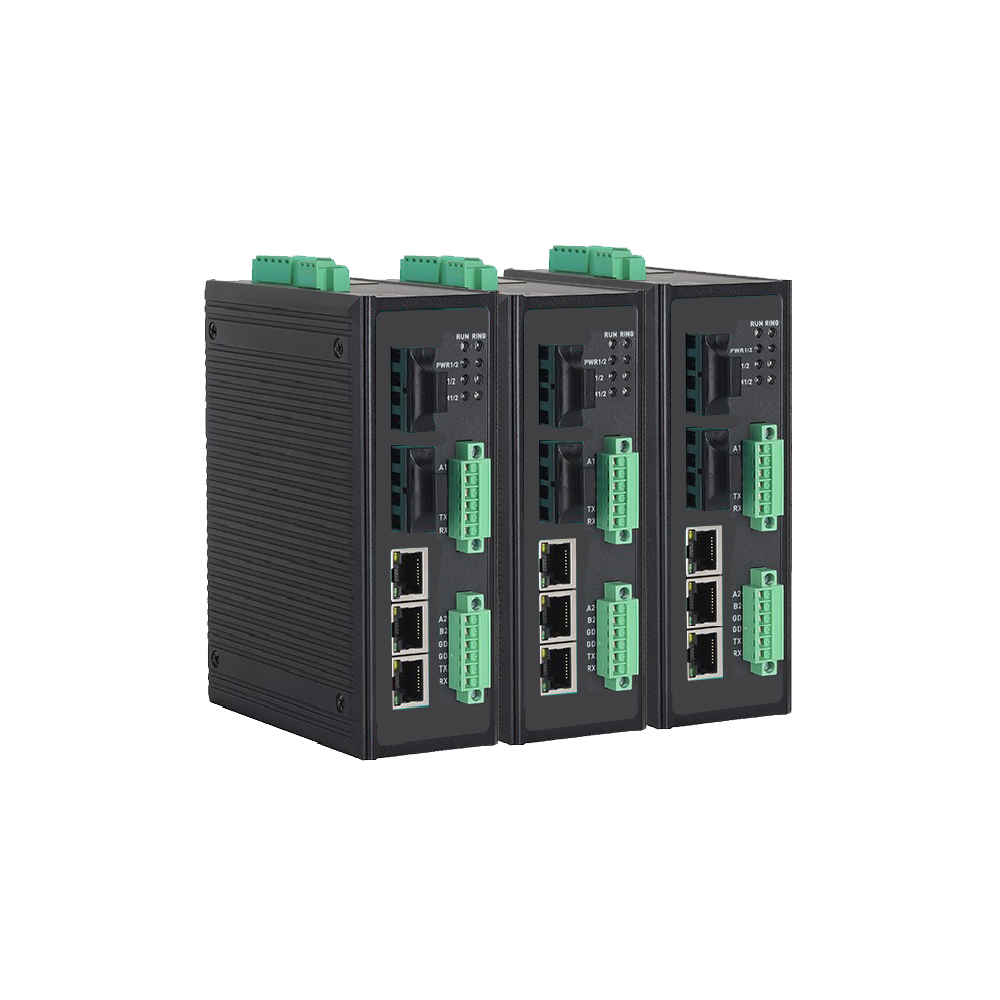

◆ 提供5个百兆端口，支持2个百兆光+3个百兆电或1个百兆光+4个百兆电接口；
◆ 2路总线接口提供具有RS-485与RS-232复用功能的总线接口，可实现工业总线与以太网的互联互通；
◆ 10ba
◆ 小于20ms的快速光纤环网冗余技术（NLK-Ring），增强了系统通信的可靠性；
◆ 采用强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，稳定可靠；
◆ 输入范围DC12~48V，支持双电源冗余输入，电源具有可靠的过流、过压保护以及EMC保护；
◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求。
软件功能
|
冗余技术 |
支持KNEWli 支持STP/RSTP |
|
组播技术 |
支持IGMP v1/v2、IGMP snooping 支持GMRP、支持静态组播 |
|
管理与维护 |
支持Console，WEB管理方式
|
|
IEEE标准 |
802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W |
|
交换功能 |
支持VLAN、GVRP 支持端口限速，支持风暴抑制 支持端口汇聚 支持端口流控 |
|
冗余技术 |
支持NLK-Ring环网技术 支持STP/RSTP |
|
组播技术 |
支持IGMP v1/v2， IGMP Snooping 支持GMRP，支持静态组播 |
|
管理与维护 |
支持Console， WEB管理方式 支持统一上位机软件管理 |
|
交换方式 |
存储转发 |
|
背板带宽 |
1Gbps |
|
RJ45端口 |
10ba |
|
光端口 |
100ba |
| 串行接口 | 2路RS-232/RS-485复用接口 |
|
电口参数 |
物理接口：RJ-45带屏蔽
RJ-45端口：10ba 接口标准：符合IEEE802.3标准 传输距离：100米 |
|
光口参数 |
发光功率： >-12dBm(单模) >-17dBm(多模) 收光灵敏度： <-38dBm(单模) <-35dBm(多模) 波长： 1310nm(单模) 1550nm(单模) 1310 nm(多模) 传输距离：20～80Km(单模) <5Km(多模) 连接器类型： SC/FC/ST 传输速率： 155Mbps |
| 串口参数 |
隔离电压：1500VDC 波特率：2400-115200（单位：bps） 通讯方式：自动收发无时延，无协议，透明传输，客户无需设置，即插即用，支持 TCP_Server， UDP ，TCP _ Client，组播 4 种方式 多点通信：RS-485 同一网络至少支持连接 32 个节点 |
|
电源参数 |
输入电压：12~48VDC 输入功耗：3.7W（MAX） 过流保护：内置 |
|

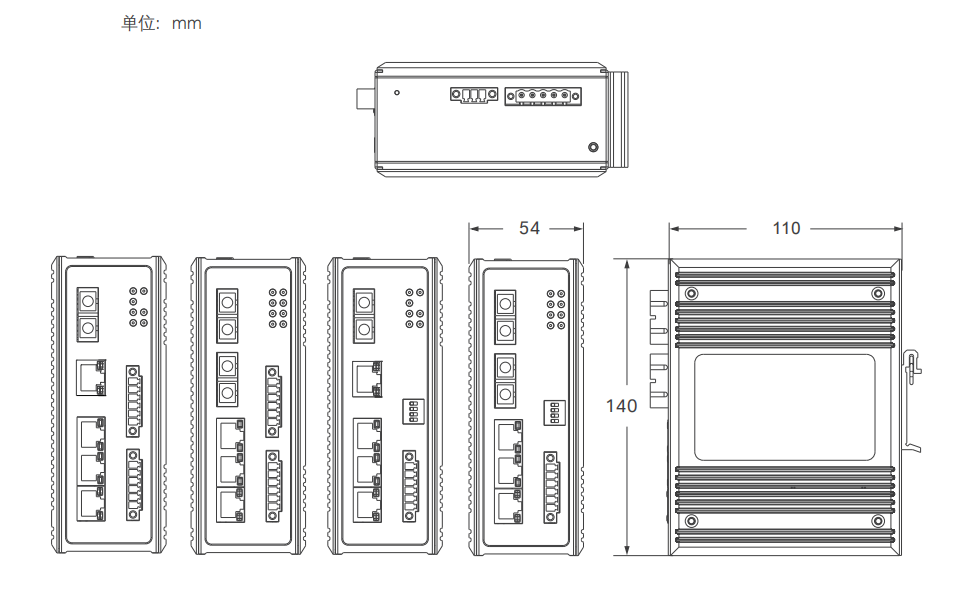

机械参数 |

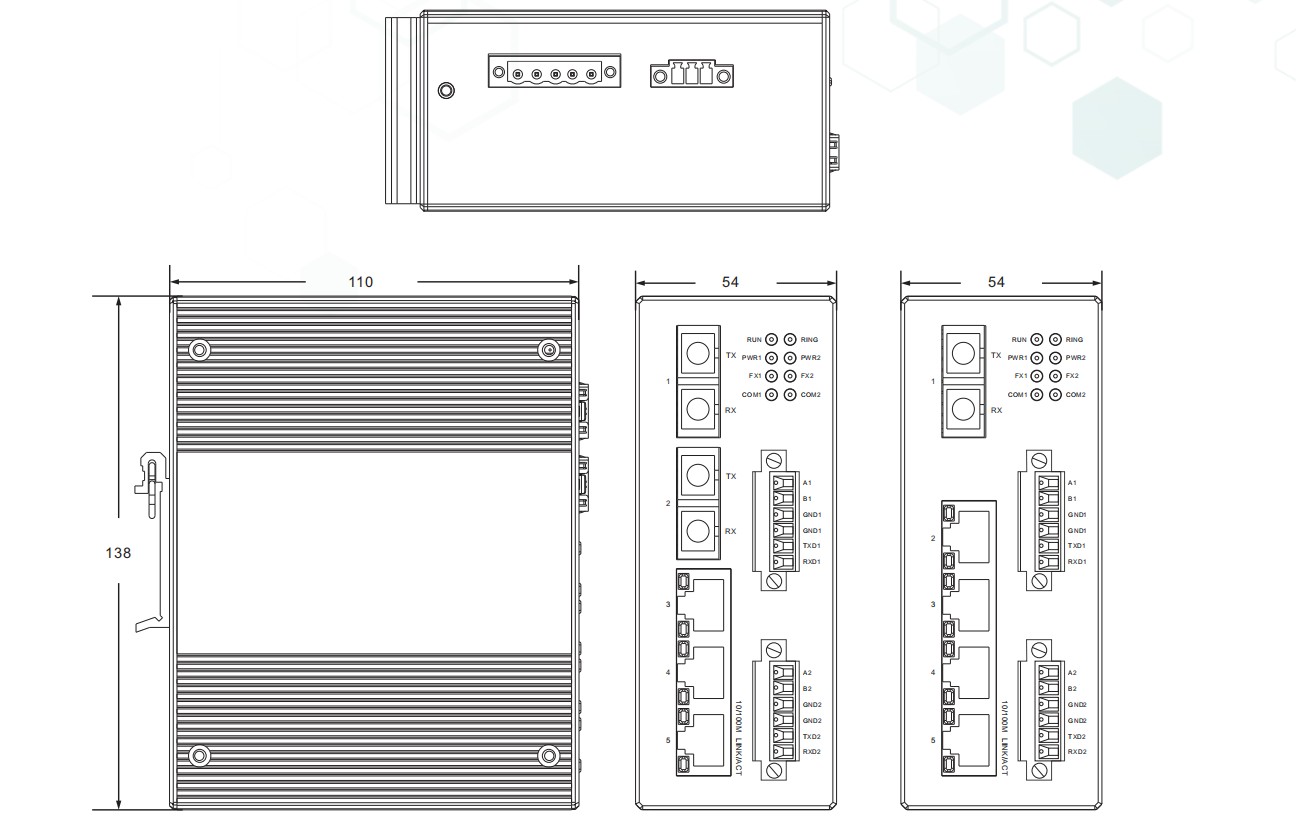

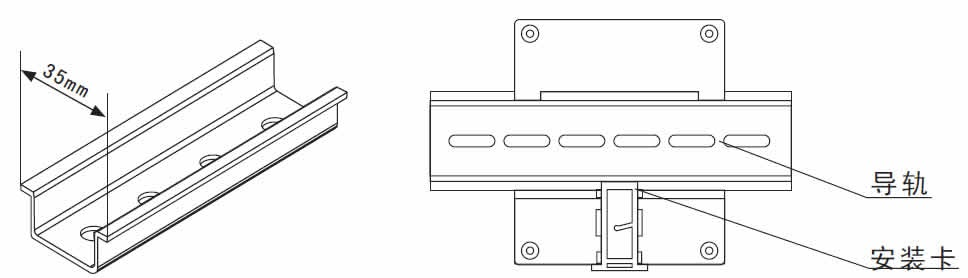

物理尺寸（高×宽×深）：138mm×54mm×110mm 安装方式：标准DIN卡轨式 散热形式：铝合金单肋形机箱表面散热，无风机 机壳防护：IP40 |
|
工作环境 |
工作温度：-40℃～+85℃ 存储温度：-40℃～+85℃ 湿 度：0～95%（无凝露） |
|
行业标准 |
EMC标准： EN61000-4-2 防静电（ESD）：±8kV 接触放电，±15kV 空气放电 EN61000-4-3 电磁场：10V/m（80-1000MHz） EN61000-4-6 防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A |
| 产品型号 | NLDK7805-N-OT-P1P2-LV(8口光电组合系列） |
| 代码定义 | 代码选型 |
| N：代表光口数量 |
1：代表1个光口 2：代表2个光口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM |
|
| 2D |
2D:代表2路RS485接口 2R:代表2路RS232接口 |
| 例如：NLDK7805-2AS-ZM20-2D规格为2个百兆单模双纤SC光口，3个百兆电口，2路RS232/485接口，通信距离20KM.DC12-48V供电 | |
