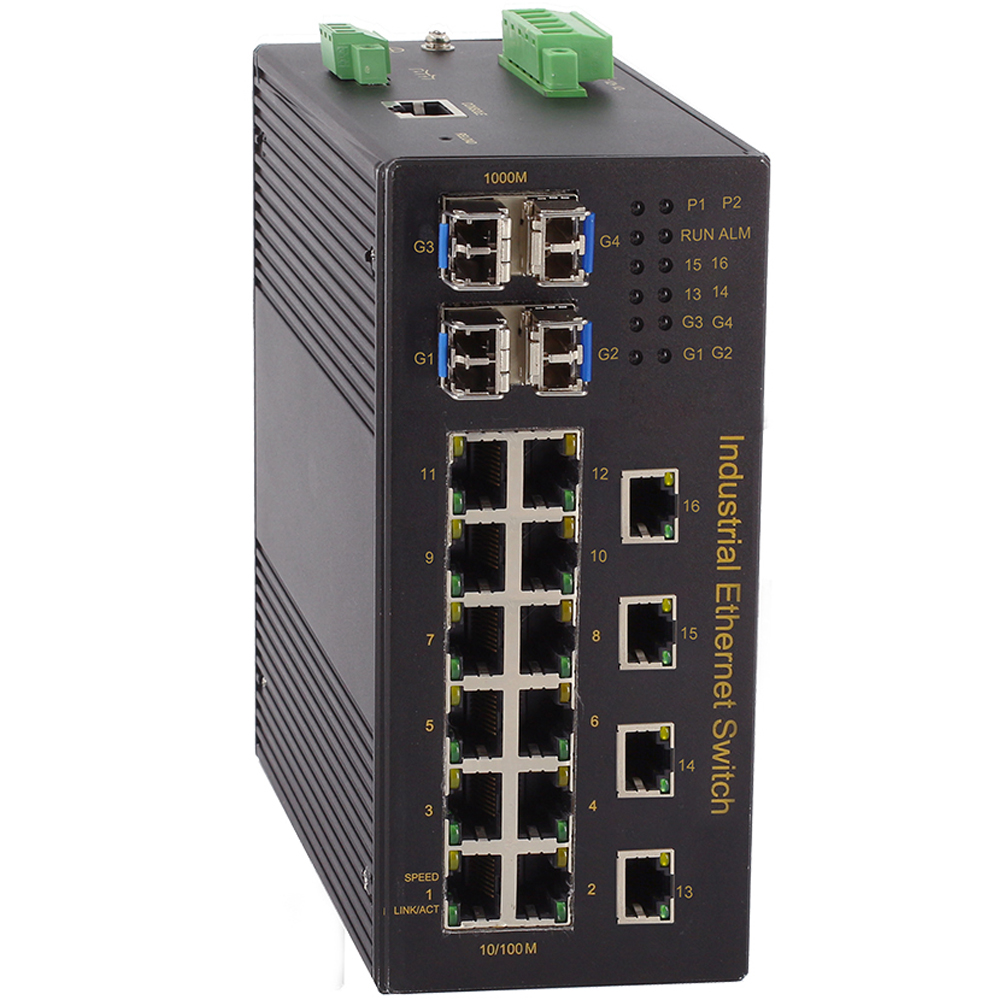

产品简介 NLDK7720千兆网管型导轨式工业以太网交换机为灵活多变的工业应用需求，提供了一种高端工业以太网通信解决方案，突破了 100M 的主干网络通信瓶颈，使工业通信更加顺畅、更
串口服务器支持多种网络协议，如TCP、UDP、TELNET、ARP、ICMP、HTTP、DNS和DHCP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持RealCom、TCP Server、TCP Client、UDP Server、UDP Client、Pair Master、Pair Slave、UDP Rang和UDP Multicast等多种工作模式；支持TELNET、WEB等访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。
网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。
◆ 支持4千兆+16百兆的以太网接口，为用户提供灵活的组网方式；
◆ 提供4个千兆SFP光模块接口，百兆电口10/100M自适应，全/半双工，MDI/MDIX自适应模式；
◆ 支持基于IEEE802.1P和ToS/DiffServ的QoS，提高通信质量；
◆ 小于20ms的快速光纤环网冗余技术（NLK-Ring），增强了系统通信的可靠性；
◆ 采用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠；
◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求；
◆ 采用工业级电源设计，多种电源方案可选，满足用户灵活应用。
|
交换功能 |
支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴抑制 |
|
冗余技术 |
支持KNEWli 支持STP/RSTP |
|
组播技术 |
支持IGMP Snooping 支持静态组播 |
|
安全技术 |
支持IEEE 802.1x 支持HTTP、HTTPS 支持RADIUS 支持用户分级 支持MAC地址绑定 |
|
服务质量管理 |
支持SPWRR队列调度 支持Qos设置 |
|
IP管理 |
支持DHCP server |
|
管理与维护 |
支持Console、WEB管理方式 支持SNMPv1/v2c，可通过上位机集中管理 支持软件升级 支持上位机IP/MAC冲突告警 支持失电告警电源告警支持端口镜像 支持日志查看
支持li 支持NTP 支持接受帧发送帧统计 |
|
软件功能 |
||
|
交换功能 |
支持VLAN、GVRP 支持端口限速，支持风暴抑制 支持端口汇聚 支持端口流控 |
|
|
冗余技术 |
支持NLK-Ring环网技术 支持STP/RSTP |
|
|
组播技术 |
支持IGMP v1/v2， IGMP Snooping 支持GMRP，支持静态组播 |
|
|
管理与维护 |
支持Console， WEB管理方式 支持SNMPv1/v2c 支持统一上位机软件管理 |
|
|
交换性能 |
||
|
交换方式 |
存储转发 |
|
|
背板带宽 |
12.8Gbps |
|
|
缓存大小 |
4.1Mbit |
|
|
MAC地址表 |
8K |
|
|
接口 |
||
|
千兆光口 |
1000ba |
|
|
百兆光口 |
100ba SC/FC/ST接口可选 |
|
|
百兆电口 |
10/100 ba 全双工/半双工自适应或强制工作模式，支持MDI/MDI-X自适应 |
|
|
电源参数 |
||
|
功耗 |
<12W@24V满载 |
|
|
直流输入 |
DC9~60V，支持双电源冗余、无极性输入 |
|
|
交流输入 |
AC85~264V（频率：47~63Hz）或DC110~370V |
|
|
机械参数 |
||
|
尺寸 |
160mm×74mm×122mm(高×宽×深)(不含卡轨) |
|
|
安装方式 |
35mm标准DIN导轨式安装 |
|
|
散热形式 |
铝合金单肋形机箱表面散热，无风机 |
|
|
机壳防护 |
IP40 |
|
|
重量 |
约1.2kg |
|
|
工作环境 |
||
|
工作温度 |
-40℃~+75℃ |
|
|
存储温度 |
-40℃~+85℃ |
|
|
湿度 |
5%~95%（无凝露） |
|
|
行业标准 |
||
|
EMC |
IEC61000-4-2(ESD) Level4 IEC61000-4-5(Surge) Level4 ※网口支持6kV防雷 IEC61000-4-4(EFT) Level4 |
|
| 产品型号 | NLDK7720-PO-N-OT-P1P2-LV(千兆20口光电组合系列） |
| 代码定义 | 代码选型 |
| PO：代表千兆口 |
4GX:4个千兆光 |
| N：代表百兆光口数量 |
4：代表4个百兆光口 8：代表8个百兆光口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 空：无百兆光口不选择 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 空：无百兆光口不选择 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM 空：无百兆光口不选择 |
|
| LV |
空:代表双路DC12-48V供电 LV:代表供电电源为单路交直流110/220V |
| 例如：NLDK7720-4GX-4AS-ZM20-LV规格为4个千兆光+4个百兆光口，12个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电 | |
