■ 实现RS-232与RS-422或者RS-485之间相互转换
■ 延长RS-232/RS-485/RS-422通讯距离
■ 透明传输，波特率自适应，无需更改用户协议
■ 内置智能模块，自动识别信号流向，无需流控
■ 信号线600W/ms抗雷击保护和15KV抗静电防护
NLK-301光电隔离型接口转换器，兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-485/422信号，也可作为RS232信号的延长器使用。内置的光电隔离器，能够提供高达2500Vrms的隔离电压，快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-485/422接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING），提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-485/422接口的高速传输。 RS-232端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-485/422端通过接线端子连接。转换器内部带有零延时自动收发转换, I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，即插即用. 确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式任何软件的修改。
NLK-301隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-485/422接口设备，数据通讯速率300-115.2K，带有电源及数据流量指示灯可指示故障情况、支持RS-232到RS-485/422双向转换。
| 接口规格 | |
| 串口 |
标准：符合EIA RS232、RS485、RS422标准 接口数量：1路RS232转1路RS485/422 RS232信号：TX、RX、GND RS485/422信号：A+/T+、B-/T-、GND、R+、R- 波特率：300bps-115200bps 负载能力：RS485/422支持128节点轮询 方向控制：数据流方向自动控制 通讯距离：RS232：5m RS485/422：1.2km（19200bps） 连接方式：RS232：DB9F RS485/422：10位5.08mm间距接线端子，串口占5位 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：2.5kV |
| 指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯 |
| 电源参数 | |
| 电源输入 | DC9~30V |
| 工作电流 | ＜15mA |
| 连接方式 | 10位5.08mm间距接线端子，电源占3位 |
| 机械参数 | |

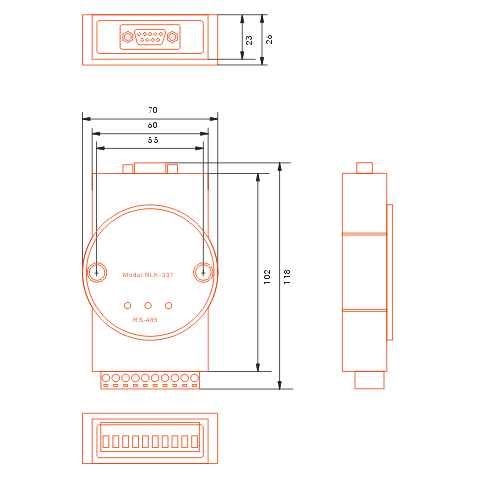

| 外形尺寸 | 121mm×26mm×72mm（不含卡轨） |
| 安装方式 | 35mm标准DIN卡轨式或者壁挂式安装 |
| 工作环境 | |
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -40℃~+85℃ |
| 相对湿度 | 5%~95%（无凝露） |
| 产品型号 | 性能参数 |
| NLK-301 |
工业级有源RS232转RS485/422光电隔离转换器，DC9-30V供电;DIN导轨式，壁挂式安装 |
| 产品型号 | 性能参数 |
| 16-23 |
亚当模块壁挂式安装板 |
