NLK-4508工业级隔离型1路RS232/485转8路RS485集线器

NLK-4508工业级隔离型1路RS232/485转8路RS485集线器



■  实现一个串口设备与多个串口设备主从式通信

■  全面容错机制,一路从节点损坏不影响其他节点通信

■  信号两端保持光电隔离,减少干扰

■  透明传输,波特率自适应,无需更改用户协议

■  内置智能模块,自动识别RS485信号流向,无需流控

■  信号线600W/ms抗雷击保护和15KV抗静电防护

概述

        NLK-4508是一款内部采用双核\无休(不间断工作)的设计;专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠,RS-485接口端采用光电隔离技术,防止雷击浪涌引入转换器及设备,内置的光电隔离器及 1500W 浪涌保护电路,能够提供2500V 的隔离电压,可以有效地抑制闪电(Lighting)和ESD,同时可以有效的防止雷击和共地干扰,供电采用外接开关电源供电,安全可靠,非常适合户外工程应用。
       在 RS-485 工作模式,采用的判别电路能够自动感知数据流方向,并且自动的切换使能控制电路,轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统,道路监控系统及电力采集系统中,是一款性能卓越,价格优良的数据接口转换产品。
       NLK-4508RS-485 HUB提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V,用户可以轻易改善 RS-485 总线结构,分割网段,提高通信可靠性。当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性,有效缩短了网络的维护时间。合理的利用NLK-4508 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。

技术参数


■ 接口特性:接口兼容 EIA/TIA 的RS-232C、RS-485 标准
■ 电气接口:RS-232C 接口为 5位接线柱1-3脚;RS-485  接口为 5位接线柱4-5脚
■  传输介质:双绞线或屏蔽线
■  工作方式:异步半双工
■  工作电源:9-48VDC/350mA
■  信号指示:十一个信号指示灯电源(PWR)、发送 (TD)、接收(RD)、故障(E1-E8)
■  隔 离 度:隔离电压2500VRMS 500VDC 连续.DC/DC模块
■  传输速率:300BPS-115.2K
■  保护等级:RS-232接口 ±15KV ESD保护;RS485接口每线1500W的雷击浪涌保护
■  传输距离:0-5公里 (115200-300BPS)

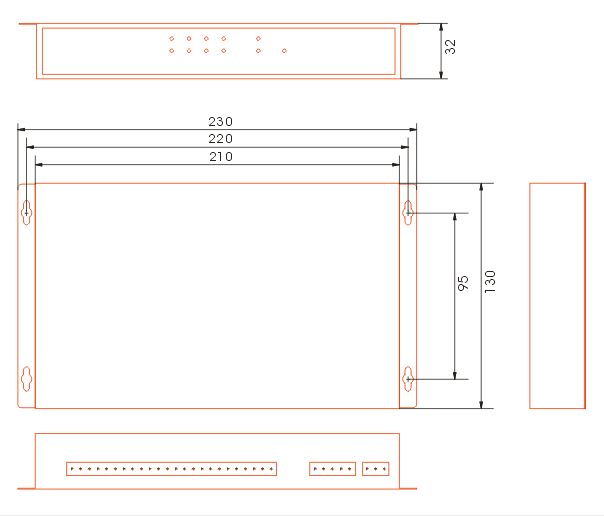

■  外观尺寸:210mmX130mmx33mm
■  使用环境:-40C到80C,相对湿度为5%到95%


订购信息

产品型号             性能参数
NLK-4508 工业级1路RS232/485转8路RS485光电隔离集线器,DC9-48V供电,壁挂式安装
