NLK-C1000工业级1路RS232/485转2路RS485光电隔离集线器
产品概述
  NLK-C1000 是一款专为解决复杂电磁场环境下 RS-485 大系统要求而设计的 RS-485 总线分割集线器(HUB)。该产品支持传输速率最高达 115.2KBPS,为了保证数据通讯的安全可靠 RS-485 接口端采用光电隔离技术,防止雷击浪涌引入转换器及设备,内置的光电隔离器及 600W浪涌保护电路,能够提供 2500V 的隔离电压,可以有效地抑制闪电(Lighting)和 ESD,同时可以有效的防止雷击和共地干扰,供电采用外接开关电源及内部 DC/DC 隔离电源,安全可靠,非常适合户外工程应用。在 RS-485 工作模式,采用的判别电路能够自动感知数据流方向,并且自动的切换使能控制电路,轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米、性能稳定。广泛用于安防监控系统,门禁系统,停车场管理系统,高速公路收费系统,道路监控系统及电力采集系统中,是一款性能卓越,价格优良的数据接口转换产品。
RS-485HUB 提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离 2500V,用户可以轻易改善 RS-48总线结构,分割网段,提高通信可靠性,有效缩短了网络的维护时间。合理的利用RS-485HUB 可以助您设计出独特的高可靠的 RS-485 系统。

产品特点

■  实现一个串口设备与多个串口设备主从式通信

■  全面容错机制,一路从节点损坏不影响其他节点通信

■  信号两端保持光电隔离,减少干扰

■  透明传输,波特率自适应,无需更改用户协议

■  内置智能模块,自动识别RS485信号流向,无需流控

■  信号线600W/ms抗雷击保护和15KV抗静电防护

技术参数

1、接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485 标准
2、电气接口:RS-232 接口为 DB9 母头,输入端 485 为 3 位接线端子,输出端 485 接口为 14 位接线端子。
3、传输介质:双绞线或屏蔽双绞线。
4、工作方式:异步半双工
5、工作电源:9-30V DC/350MA
6、信号指示:七个信号指示灯电源(PWR)、发送(TD)、接收(RD)、
       四路故障指示灯(com1~ com4)
7、隔离度   :光电隔离,每路 2500V;专用 DC/DC 隔离模块。
8、 传输速率:115.2K-300BPS
9、 保护等级:RS-232 接口±15KV ESD 保护,RS-485 接口每线600W 的雷击浪涌保护。
10、传输距离:0-5 公里(115.2K-300BPS)

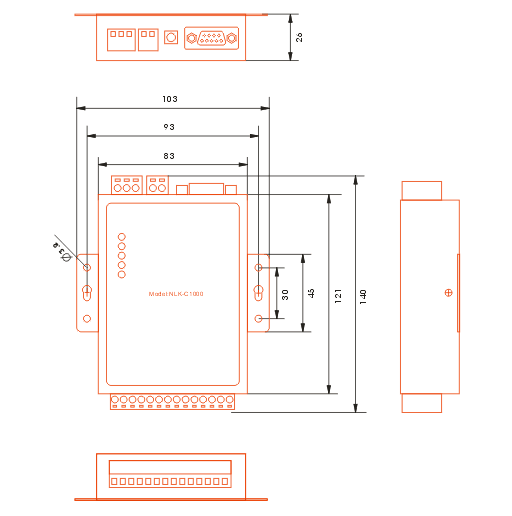

11、尺寸:142MM*106MM*26MM
12、使用环境:-40℃到 70℃,相对湿度为 5%到 95%
13、C1~C4故障指示灯,在出现线路短路及故障时!指示灯会长亮,用户可根据指示,更方便更快速的查找
现场总线,以便更及时的处理故障。大大节省了时间,并提高了工作效率。


订购信息
产品型号             性能参数
NLK-C2000  工业级1路RS232/485转4路RS485光电隔离集线器,DC9-30V供电,壁挂式安装

NLK-C1000 工业级1路RS232/485转2路RS485光电隔离集线器,DC9-30V供电,壁挂式安装
