软件功能

交换功能

支持端口配置，如端口速率、双工模式、端口启用、流量控制等

支持基于端口或802.1Q VLAN

支持入口与出口速率限速、风暴抑制、静态端口汇聚

支持发送帧统计、接收帧统计、总流量统计、MAC地址表

冗余技术

支持Ring v1/v2私有环网协议

支持ERPSv1/v2

支持RSTP，兼容STP

组播技术

支持GMRP

支持IGMP Snooping

支持静态组播MAC转发表

安全管理

支持WEB登录控制

支持ACL，对L2-L4层数据过滤

支持802.1X端口认证，RADIUS认证数据库

支持静态MAC端口锁定

支持网络风暴与端口掉线告警

支持Email日志

管理与维护

支持PoE管理，最大功率、优先级配置

支持QoS服务质量，802.1P/ DSCP /端口优先级映射，绝对与相对优先级控制

支持SNMP v1/v2c、SNMP Trap、LLDP

支持端口镜像、Ping

支持用户权限管理、日志管理、本地时间管理和NTP

支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载

交换性能

交换方式

存储转发

背板带宽

12.8Gbps

缓存大小

3Mbit

MAC地址表

8K

接口规格

千兆电口

4路10/100/1000base-T(X)自适应千兆电口，采用M12 (X-Code 8-Pin Female)，支持全/半双工、MDI/ MDI-X自适应；其中端口GA1与GA2为一组Bypass，端口GA3与GA4为一组Bypass

百兆PoE

8路10/100base-T(X)自适应百兆PoE口，采用M12 (D-Code 4-Pin Female)，支持全/半双工、MDI/ MDI-X自适应；PoE/PoE+供电符合IEEE802.3af/at标准，单口PoE最大输出功率30W；PoE供电引脚：1、3为正，2、4为负

百兆电口

4路10/100base-T(X)自适应百兆电口，采用M12 (D-Code 4-Pin Female)，支持全/半双工、MDI/ MDI-X自适应

CONSOLE

1路CONSOLE口，RS232信号RJ45口，用于设备调试

指示灯

电源指示灯、告警指示灯、运行指示灯、接口指示灯、PoE指示灯

电源参数

电源输入

DC110V（DC77~150V）

满载功耗

＜15W@DC110V（无PD负载）、＜150W@DC110V（满PD负载）

连接方式

3位5.08mm间距接线端子

电源保护

支持短路、过流、过压保护

机械参数

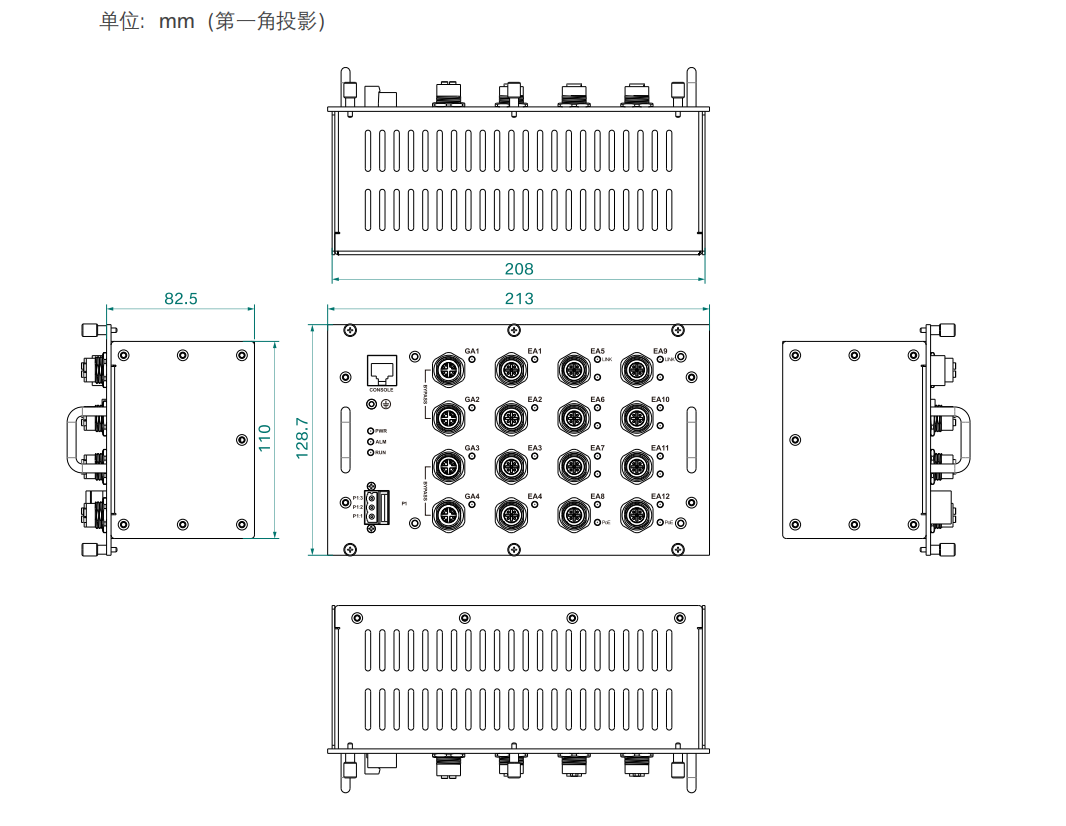

外形尺寸

213×128.7×82.5(mm)

安装方式

嵌入式安装

机壳防护

IP20

重量

约1.5kg

工作环境

工作温度

-40℃~+65℃

存储温度

-55℃~+85℃

相对湿度

5%~95%（无凝露）

行业标准

EMC

IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV）

IEC 61000-4-5（Surge）：Level 3（电源：共模±4kV，差模±2kV；
网口：共模±2kV，差模±1kV）

IEC 61000-4-4（EFT）：Level 2（电源：±1kV，网口：±2kV）
