属性

Penticos2016P

接口

支持8个10/100M接口（M12   D-code 4芯线），4个10/100/1000M接口（M12 X-code 8芯线），支持8个百兆POE供电

网线类型和距离

双绞线，支持传输距离100m

处理类型

存储转发

MAC 地址表大小

支持8K 个 MAC 地址

支持黑洞 MAC 地址

支持设置端口 MAC 地址学习最大个数

支持静态组播 MAC

背板带宽

9.6Gbps

包转发速率

7.2Mpps

包缓存

6Mbit

流量控制

支持 IEEE802.3x流量控制（全双工）

支持基于端口速率百分比的风暴抑制

支持基于 PPS 的风暴抑制

环网冗余协议

支持 NLKring 协议(自愈时间<20ms)

生成树协议

支持STP/RSTP/MSTP 协议

支持STP Root Guard

支持BPDU Guard

VLAN

支持基于端口的 VLAN（4094个），802.1Q 的 VLAN

支持 GVRP

自愈环组网方式

支持多组自愈环

支持相切环

链路聚合

支持静态聚合、动态聚合

Jumbo frame 巨帧

支持，帧长为9K

DHCP

支持DHCP Client

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

组播

支持IGMP Snooping

QoS

支持对端口接收报文的速率和发送报文的速率进行限制，粒度为：8Kbit/s

每个端口支持8个输出队列

支持灵活的队列调度算法，可以同时基于端口和队列进行设置

支持 SP、WRR、SP+WRR

ACL

提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4) 地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略

支持入方向 ACL 策略

端口镜像

支持端口镜像

网络安全

支持用户分级管理和口令保护

支持AAA 认证

支持RADIUS 认证

支持端口隔离

802.1X

支持基于端口的认证和基于 MAC 的认证

升级和配置

支持 FTP/TFTP/WEB 升级日志记录 配置文件下载与上传

告警输出

支持电源告警

管理

支持命令行接口（CLI）配置

支持 Telnet远程配置

支持通过 Console口配置

支持 SNMP

维护

支持 Ping

支持 Telnet 远程维护

电源

输入电压： DC110V，供电范围为DC77~137.5V

支持电源防反接保护

M12 A-code接口接线

工作环境

工作温度：-40℃～+75℃

储存温度：-40℃～85℃

相对湿度：5％～95％无凝露

安装方式

标准1U 机架式安装

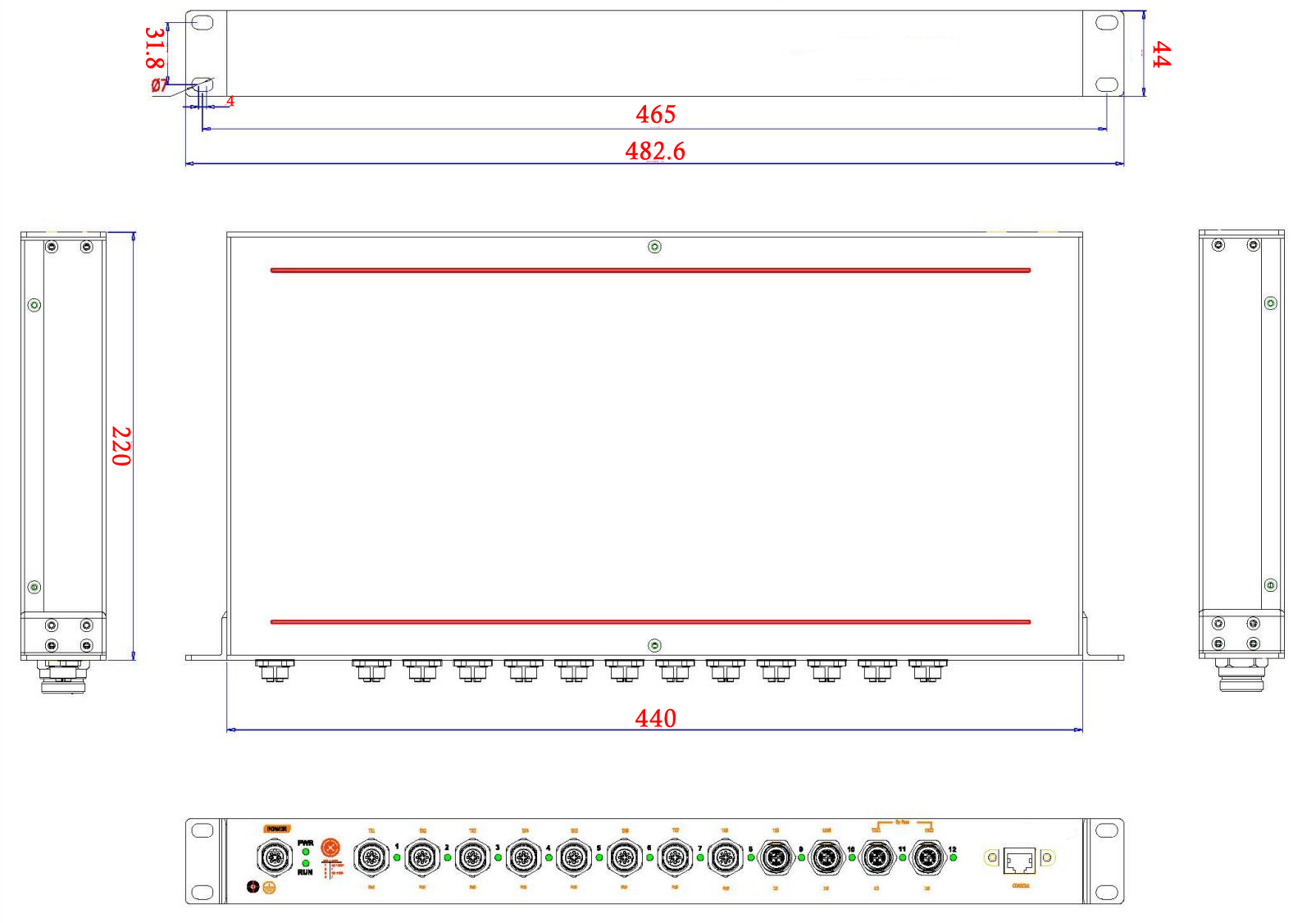

外形尺寸

宽×高×深：484×44×220mm

防护等级

IP40防护等级，无风扇设计

MTBF

300000h

质保期

5年

符合标准

IEEE802.3：CSMA/CD

IEEE802.3i：10base-T

IEEE802.3u：100base-T

IEEE 802.3ad：链路聚合

IEEE 802.3x：全双工以太网数据链路层流控 IEEE 802.1p：流量优先级

IEEE 802.1Q：VLAN

IEEE 802.1w：快速生成树

IEEE 802.1X：基于端口的网络访问控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz～2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
