NLK-145 RS232/485/422光纤MODEM。具有体积小巧，使用方便灵活的特点。该产品突破了传统RS232/485/4225接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。是远程终端单元（RTU）到主机（HOST）或分布式采集系统（SCADA）控制器快速连接的最佳选择。
NLK-145 提供RS485/422的数据传输自动使能控制电路，零延时转换设计。RS485方式支持数据（TXD或SD）发送控制，并且采用端口自适应技术实现端口参数自适应调节，无需开关设置，从而提高了适应各类通讯软件的能力，简化操作及控制方式。
NLK-145 RS485/422口内置快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-485/422接口，采用当今先进的TVS（TRANSIENTVOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING），提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-485/422接口的高速传输。
| 光纤接口指标： | |
| 光纤接口 | ST/SC FC可选，单纤双纤可选 |
| 光纤类型 | 单模20KM（可选多模） |
| 传输距离 | 多模：2KM、单模：20KM |
| 工作波长 | 多模：850/1310nm；单模：1310/1550nm可选； |
| 适用光缆 | 多模：50/125；62.5/125 or 100/140μm； |
| 单模：8.3/125，8.7/125，9/125or10/125μm； | |
| 数据接口参数： | |
| 串口数量 | 1路RS232/485/422接口； |
| 接口标准 | RS232/485/422 TIA/EIA标准 |
| 电气接口 | 工业标准接线端子； |
| 接口信号 | RS232：TXD、RXD、GND |
| RS485：T+/A、T-/B | |
| RS422：T+、T-、R+、R- | |
| 串口速率 | RS232：0-115.2Kbps |
| RS485/422：0-460Kbps | |
| 校验位 | None，Even，Odd，Space，Mark |
| 数据位 | 5，6，7，8 |
| 停止位 | 1，1.5，2 |
| 传输距离 | RS232：最远15米 |
| RS485/422：最远1200米；32个负载； | |
| 接口保护 |
600W雷击浪涌保护（TVS） +/-15KV ESD保护(ESD) |
| 传输介质 | 屏蔽线或双绞线 |
| 一般指标： | |
| 工作电压 | DC 9-48V 200 mA |
| 工作功耗 | > 2W |
| 工作温度 | -40 - +85℃ |
| 工作湿度 | 5%-95%，无凝结； |

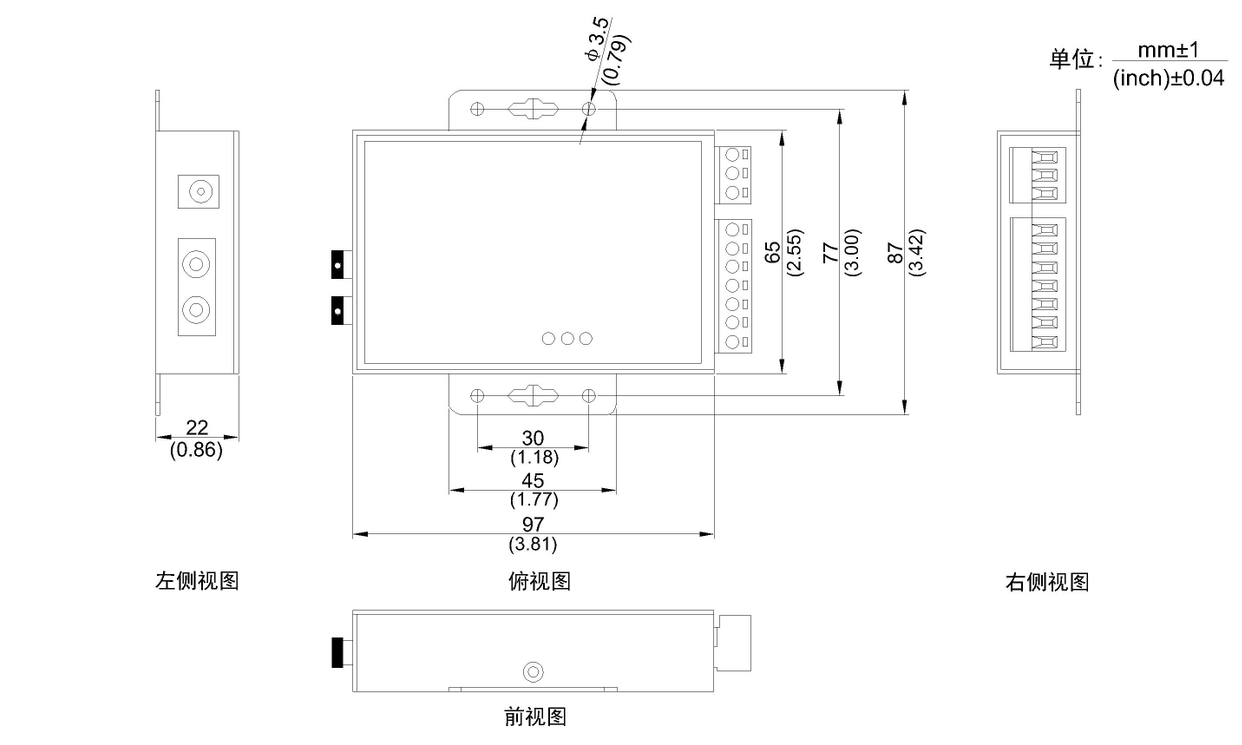

| 外型尺寸 | 挂壁式和导轨式安装：92mmX65mm X 22mm（W*L*H） |
| 外壳材质 | 铝合金 |
| 产品型号 | 性能参数 | 安装方式 |
| NLK-145-SM | 工业级1路RS232/485/422转光纤收发器，单模双纤，SC/ST/FC接口可选 | 壁挂式和导轨式安装 |
| NLK-145-MM | 工业级1路RS232/485/422转光纤收发器，多模双纤，SC/ST/FC接口可选 | 壁挂式和导轨式安装 |
| NLK-145-SF | 工业级1路RS232/485/422转光纤收发器，单模单纤，SC/ST/FC接口可选 | 壁挂式和导轨式安装 |
| NLK-145-MF | 工业级1路RS232/485/422转光纤收发器，多模单纤，SC/ST/FC接口可选 | 壁挂式和导轨式安装 |
| 例如：NLK-145-SM-SC，1路RS232/485/422转光纤，单模双纤，SC接口 | ||
