交直流AC/DC110/220V导轨式隔离防雷型RS232/485/422光电收发器

NLK-M145

交直流AC/DC110/220V导轨式隔离防雷型RS232/485/422光电收发器

◆  支持1路RS232/485/422串口和1路光纤接口；
◆  光口规格：单模/多模、单芯/双芯可选
◆  光纤接口：SC/ST/FC接口可选
◆  RS232/485/422支持15kV静电保护，600W/ms雷电防护、2.5kV光耦隔离防护：
◆  支持RS232/485/422串口相互转换，远距离通信，最远传输距离可达100km；
◆  支持透明传输，300bps~115200bps波特率自适应；
◆  内置智能模块，自动识别RS232/485/422信号流向；
◆  RS232支持点对点通信，RS485/422支持128节点；
◆  支持DC9~60V直流输入，或交直流AC/DC110/220V电源输入可选；
◆  高强度铝合金外壳，IP40防护等级，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。


概述

上海纽琳克通信技术有限公司生产的NLK-M145系列光纤转换器，是专为工业现场实现1路RS232/485/422串口通过光纤进行长距离传输，该产品具有RS485/422支持多机通信、组网方便的特点。同时RS232/485/422接口支持15kV静电保护，600W/ms雷电防护、2.5kV光耦隔离防护，由于采用光纤作为传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信，必须进行标准串行接口的相互转换。NLK-M145系列光纤转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号（如RTS、DTR等），确保适合现有的操作软件和接口硬件，解决了通讯距离远与通讯速率高、节点多且分散的矛盾，同时也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。

上海纽琳克通信技术有限公司生产的NLK-M145光纤转换器采用宽范围的DC9-60V宽压供电或交直流AC/DC110/220V高压电源输入。交直流AC/DC110/220V供电能满足国内外变电站等电力电网的需求。在结构安装方面，NLK-M145系列产品采用卡轨式安装方式；在核心器件上，产品采用工业级品质设计方案，其传输速率在300bps～115200bps，可实现主控机之间，主控机与单片机或外设之间构成点到点、点到多点的远程多机通信网络，实现多机应答通信，产品广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等，是工业通信必不可少的产品。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    RS232/485/422三合一接口，单模/多模、单芯/双芯可选，SC/ST/FC接口可选。15kV静电保护，600W/ms雷电防、2.5kV光耦隔离防护。支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用导轨式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数


技术参数		 标准 RS232/RS485/422
接口 光口：
光口规格：单模/多模、单芯/双芯可选；
光纤接口：SC/ST/FC接口可选；
传输波长：多模850nm/1310nm或单模1310nm/1550nm可选；
光纤类型：多模光纤62.5/125μm或50/125μm，单模光纤9/125μm；
串行接口：
串口数量:1路RS232/485/422信号；
电气特性:符合RS232/RS485/422标准RS485/422接口可接32~128个节点设备；
物理接口:8芯5.08mm间距端子；
异步速率:RS232/485/422波特率:300-115200bps;自适应；
传输距离:RS232传输距离15m，RS485/422传输距离1200m；
串口保护 15kV静电保护，600W/ms雷电防护、2.5kV光耦隔离防护
信号线序 光纤   ：TX、RX
RS232  :RXD、TXD、GND
RS485  :A+、B-
RS422  :T+、T-、R+、R-
指示灯 前面板指示灯
电源指示灯:P1、P2、
数据指示灯:RX、TX、link
电源 直流机型：DC9~60V，双电源冗余；
交流机型：AC85~264V/DC100~370V单路电源；
接入端子 ：4芯5.08mm间距插入式端子；
功率 <1W
机械结构 外壳 ：金属材质；
散热方式： 自然冷却无风扇；
防护等级： IP40防护；

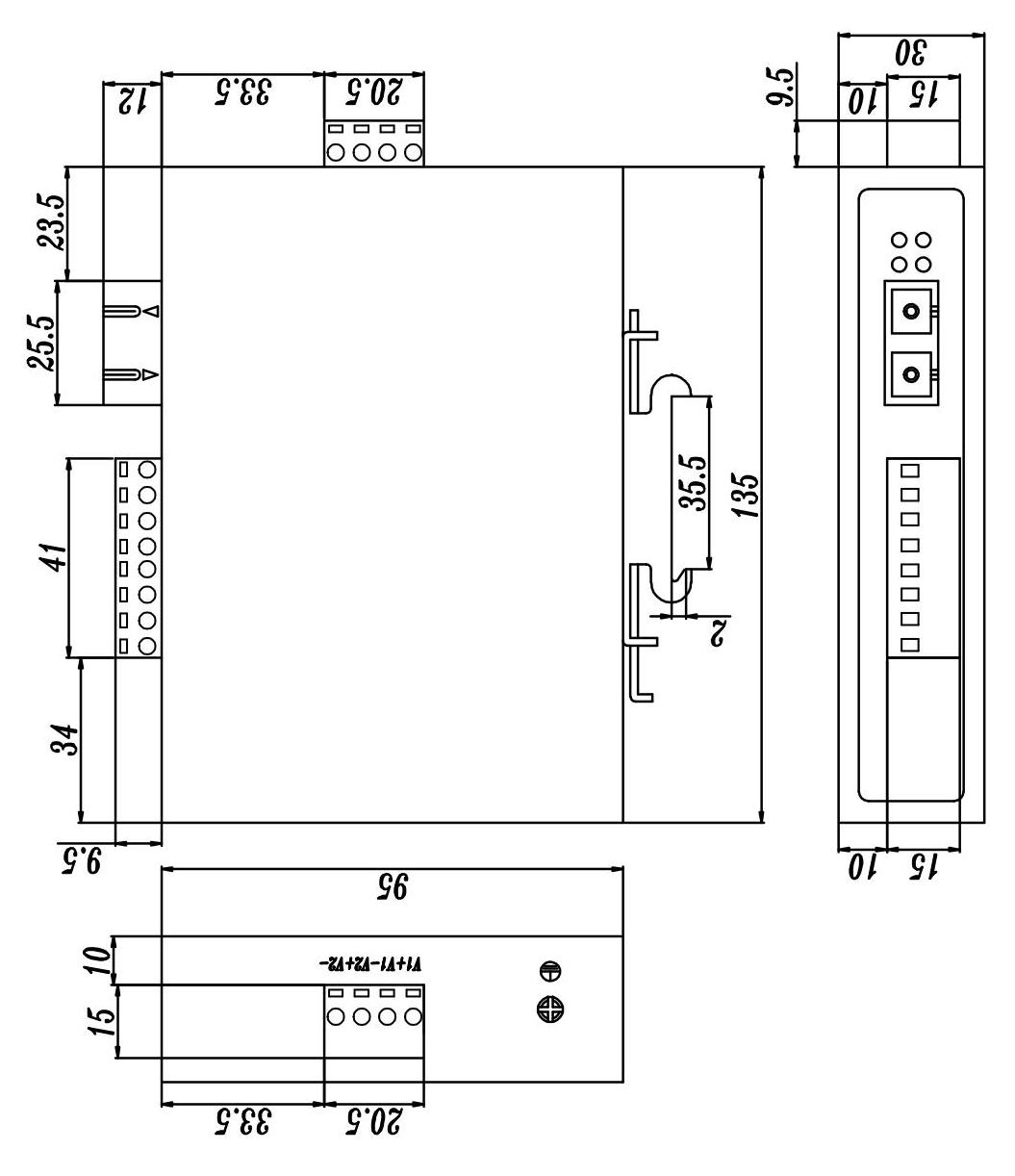

尺寸 ：118×35×88(mm)（不含卡轨及连接器尺寸）
安装方式：35MM DIN卡轨式；
环境 工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF 1162867h
保修期：5年
认证 FCC.CE
行业标准 EMI
FCC CFR47 Part 15EN55022/CISPR22Class A

EMS
IEC61000-4-2(ESD) ±6kV(contact)±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-1GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM±2kV/CM;Data Port:±1kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)


订购信息

产品型号 串口 光纤规格 XX:光纤接口 供电电源 安装方式
NLK-M145-AS-XX 1路RS232/485/422光电隔离接口 1个单模双芯光口 ZM:代表SC光口；
RM:代表ST光口；
TM:代表FC光口；		 DC9~60V宽压冗余电源供电 35MM DIN导轨式安装
NLK-M145-AS-XX-LV 1路RS232/485/422光电隔离接口 1个单模双芯光口 交直流AC/DC110/220V单路电源供电 35MM DIN导轨式安装
NLK-M145-AM-XX 1路RS232/485/422光电隔离接口 1个多模双芯光口 DC9~60V宽压冗余电源供电 35MM DIN导轨式安装
NLK-M145-AM-XX-LV 1路RS232/485/422光电隔离接口 1个多模双芯光口 交直流AC/DC110/220V单路电源供电 35MM DIN导轨式安装
NLK-M145-SFA-XX 1路RS232/485/422光电隔离接口 1个单模单芯光口（A端发送端） DC9~60V宽压冗余电源供电 35MM DIN导轨式安装
NLK-M145-SFB-XX 1路RS232/485/422光电隔离接口 1个单模单芯光口（B端接收端） DC9~60V宽压冗余电源供电 35MM DIN导轨式安装
NLK-M145-SFA-XX-LV 1路RS232/485/422光电隔离接口 1个单模单芯光口（A端发送端） 交直流AC/DC110/220V单路电源供电 35MM DIN导轨式安装
NLK-M145-SFB-XX-LV 1路RS232/485/422光电隔离接口 1个单模单芯光口（B端接收端） 交直流AC/DC110/220V单路电源供电 35MM DIN导轨式安装
NLK-M145-MFA-XX 1路RS232/485/422光电隔离接口 1个多模单芯光口（A端发送端） DC9~60V宽压冗余电源供电 35MM DIN导轨式安装
NLK-M145-MFB-XX 1路RS232/485/422光电隔离接口 1个多模单芯光口（B端接收端） DC9~60V宽压冗余电源供电 35MM DIN导轨式安装
NLK-M145-MFA-XX-LV 1路RS232/485/422光电隔离接口 1个多模单芯光口（A端发送端） 交直流AC/DC110/220V单路电源供电 35MM DIN导轨式安装
NLK-M145-MFB-XX-LV 1路RS232/485/422光电隔离接口 1个多模单芯光口（B端接收端） 交直流AC/DC110/220V单路电源供电 35MM DIN导轨式安装
多模光纤通信2KM，单模通信20-80KM可选。
