NLK-1503工业级CANbus光端机

NLK-1503工业级CANbus光端机



■ 自动识别信号流向,零延时自动转发;
■ 中继距离0-10Km,通信波特率从0-200Kbps自适应;
■ 内置600W/ms抗雷击保护和15KV抗静电保护;
■ 工业级设计,优选进口元器件,全部表面贴装工艺
■ 导轨式、壁挂式安装

概述


NLK-1503光纤转换器实现Can-bus总线信号转换为光信号在光纤上传输,该产品具有延长了Can-bus总线的通信距离的作用,同时由于采用光纤通信,解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,透明通信,无需任何设置,Can-bus数据线上瞬态干扰抑制,通信速率200Kbps,电源及数据流有指示灯指示以备进行故障处理,可广泛用于各种工业控制、过程控制和交通控制、电力及对电磁干扰环境有特殊要求的部门和系统.

技术参数


接口属性     属性描述
传输距离 单模:10KM、多模:2KM
CAN接口 工业十PIN接线端子
光纤接口 SC/ST/FC可选 单纤/双纤 可选
静电保护 ESD  15KV静电保护
防雷保护 600W/MS
输入电压 DC5~30V/ 350ma
通讯速率 0-200Kbps
工作温度 -40℃~85℃

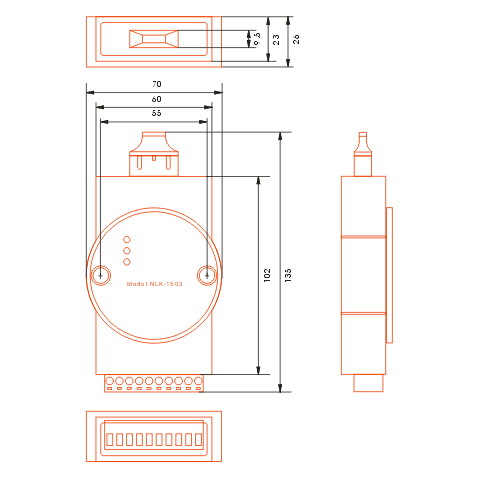

外观尺寸 120*70*26MM
安装方式 DIN卡轨式、  壁挂式  可选


接线端子引脚定义:

PIN 信号      解释
1 CAN L CAN L 信号端
2 CAN H CAN H 信号端
3 GND 信号地
4 N/C 空脚
5 N/C 空脚
6 N/C 空脚
7 N/C 空脚
8 N/C 空脚
9 VCC+ 电源输入正极  DC5-30V
10 VCC- 电源输入负极

信号指示灯:

PWR   电源指示灯,正常上电后常亮;红色
TXD 发送指示灯,发送数据时闪烁;绿色
RXD 接收指示灯,接收数据时闪烁;黄色




订购信息

产品型号             性能参数
NLK-1503-SM  工业级CANbus转光纤收发器,单模双纤,SC/ST/FC接口可选,DC5-30V供电
NLK-1503-MM 工业级CANbus转光纤收发器,多模双纤,SC/ST/FC接口可选,DC5-30V供电
NLK-1503-SF 工业级CANbus转光纤收发器,单模单纤,SC/ST/FC接口可选,DC5-30V供电
NLK-1503-MF 工业级CANbus转光纤收发器,多模单纤,SC/ST/FC接口可选,DC5-30V供电
例如:NLK-1503-SM-SC,1路CANbus转光纤,单模双纤,SC接口,DC5-30V供电
