工业级机架式百兆16电口AC/DC110/220V交换机

KLM5016B

工业级机架式百兆16电口AC/DC110/220V交换机

◆ 支持16路百兆电口,为用户提供灵活的组网方式;

◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应,即插即用,方便快捷;

◆ 支持AC/DC110/220V电源输入方案可选;

◆ 强度金属外壳,IP40防护等级,无风扇外壳散热,设备能可靠地工作在-40℃~+75℃严酷的工业环境中。
◆ 支持Jumbo frame巨帧

概述

KLM5016B系列是纽琳克通信专为工业通信网络应用而设计开发的16口百兆全电二层非网管型机架式工业以太网交换机。该系列交换机主要用于即插即用的简单应用方式,支持16路百兆电口,每个百兆电口具有10/100M自适应功能,支持全双工或半双工方式,并能自动进行MDI/MDI-X连接,为工业自动化提供强有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件,配合高标准系统设计及生产控制,标准1U机架式安装 ,支持指示灯在前或者指示灯灯在后,支持交直流AC/DC110/220V供电,满足电力供电需求。金属外壳,坚固耐用,无风扇外壳散热,-40℃~+75℃宽温工作,IP40工业防护设计,能够适应恶劣的工作环境,通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。

技术参数

接口 电口数量:16个10/100M自适应以太网接口
交换特性 背板带宽      5.2Gbps
包转发速率    3.9Mpps
包缓存区      3Mbit
MAC地址表   支持4K个MAC地址
巨型帧        支持
电源 输入电压:AC85~264V或DC110~370V
接口类型:工业凤凰端子3芯5.08间距
保护   :支持电源防反接保护/过载保护
功耗:12W
指示灯 电源指示:POW,接口灯指示:F1、F2、FDX/COL、link/ACT
环境与结构 安装方式:1U机架式安装 ,支持指示灯在前或者指示灯灯在后
散热方式:自然冷却,无风扇

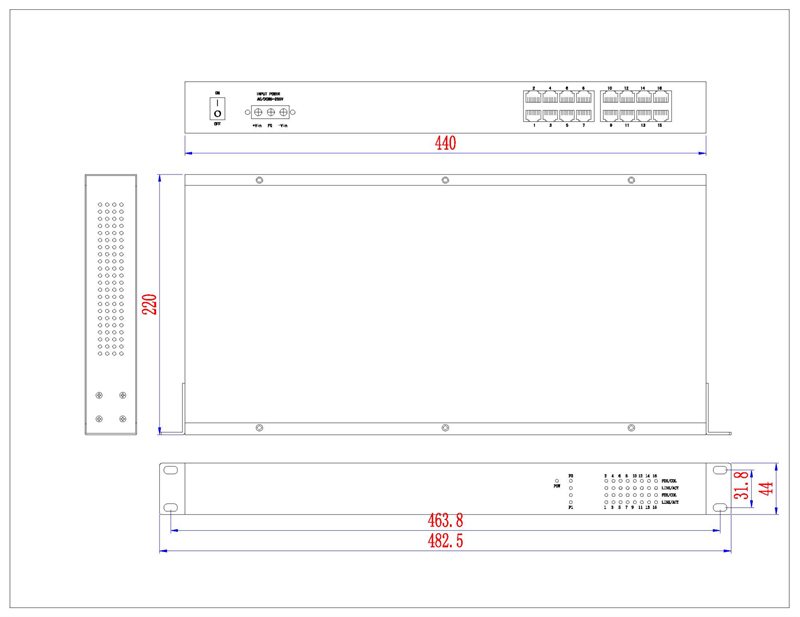

外形尺寸:482.5×44×220mm
工作温度:-40℃~+75℃
存储温度:-40℃~+85℃
相对湿度:5%~95%无凝露
MTBF:350000小时
质保期:5年
EMC EMI:
CFR47FCC Part 15B
CE EN55032:2015EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)
EMS:
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准 IEEE802.3:CSMA/CD
IEEE802.3i:10base-T
IEEE802.3u:100base-T
IEEE802.3ab:1000base-T
IEEE802.3z:1000base-LX
IEEE802.3x:全双工以太网数据链路层流控



订购信息

产品型号 输出接口 电源 指示灯位置
KLM5016B-0016-LV 16×10/100base-T(X) RJ45电口 交直流AC/DC110/220V单路输入 支持端口在前,或者端口在后
