工业级机架式千兆4光16电交直流220V以太网交换机

KLM5020G

工业级机架式千兆4光16电交直流220V以太网交换机

◆ 支持4路千兆SFP光口和16路10/100/1000M自适应电口；
◆ 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用；
◆ 支持双电源掉电告警，继电器告警方式；
◆ 支持AC85~264V / DC110~370V交/直流电源输入或者直流DC9~60V宽压供电输入，单路/双路可选；
◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能工作在-40℃~+75℃严酷的工业环境中。

概述

KLM5020G系列是上海纽琳克通信技术有限公司专为工业通信网络应用而设计开发的20口全千兆二层非网管型机架式工业以太网交换机。该系列交换机主要用于即插即用的简单应用方式，支持4路千兆SFP光口和16路千兆电口。每个千兆电口具有10/100/1000M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供有力的保障，使工业通信顺畅、稳定、快速，满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件，配合高标准系统设计及生产控制，标准1U机架式安装 ，支持指示灯在前或者指示灯在后，支持交直流AC/DC110/220V供电，满足电力供电需求。，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列有多款产品可供选择，全千兆速率，支持单双电源、支持交/直流AC/DC110/220V电源输入或者直流DC9~60V宽压供电输入，采用机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

型号 KLM5020G
接口 电口数量：16个10/100/1000M自适应以太网接口
光口规格：单模多模/单纤双纤可选
光口数量：4个1000M  SFP光口
交换特性 背板带宽：56Gbps
包转发速率：40Mpps
包缓存区：4Mbit
MAC地址表：支持8K个MAC地址
巨型帧：支持Jumbo巨型帧传输，最大帧长9kbyte
电源 输入电压
直流机型：DC9~60V，双电源冗余。
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子6芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：20W
电源指示：P1、P2，接口灯指示：link、ACT/FDX、COL
机械结构 安装方式：1U机架式安装
散热方式：自然冷却，无风扇

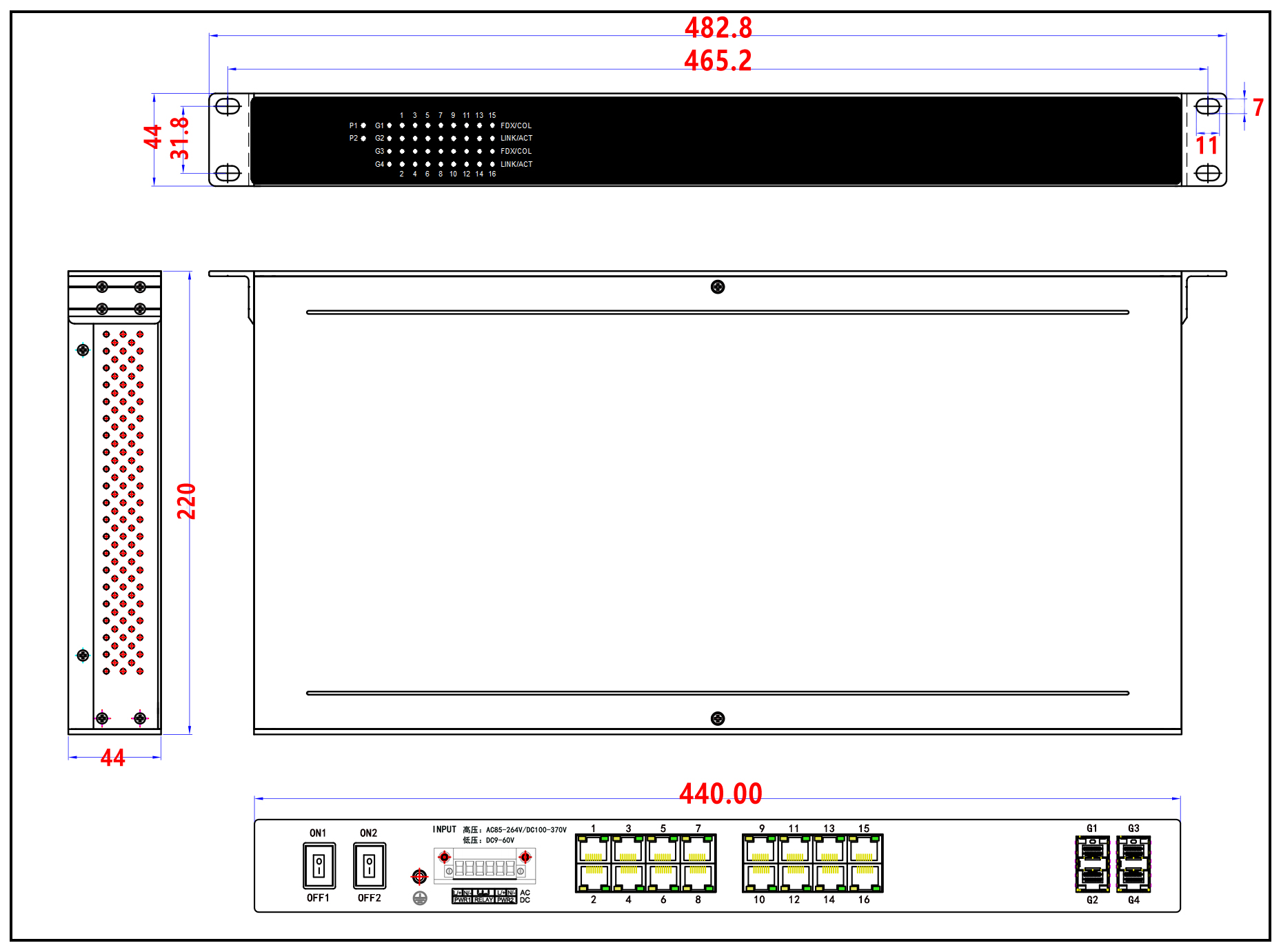

外形尺寸：宽×高×深：482.6mm×44mm×220mm
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-55℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械：
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)


订购信息

产品型号 输出接口 电源 安装方式
KLM5020G-4GX16GT-D1 4×1000base-X SFP接口
16×10/100/1000base-T(X) RJ45电口		 1路DC9~60V 宽压输入 1U机架式安装
KLM5020G-4GX16GT-D2 4×1000base-X SFP接口
16×10/100/1000base-T(X) RJ45电口		 2路DC9~60V 宽压冗余输入 1U机架式安装
KLM5020G-4GX16GT-LV 4×1000base-X SFP接口
16×10/100/1000base-T(X) RJ45电口		 1路交直流AC/DC110/220V单路输入 1U机架式安装
KLM5020G-4GX16GT-LVLV 4×1000base-X SFP接口
16×10/100/1000base-T(X) RJ45电口		 2路交直流AC/DC110/220V冗余输入 1U机架式安装
KLM5020G-4GX16GT-D1LV 4×1000base-X SFP接口
16×10/100/1000base-T(X) RJ45电口		 1路DC9~60V 宽压输入+1路交直流AC/DC110/220V输入 1U机架式安装
