◆ 支持8路百兆以太网接口,为用户提供灵活的组网方式;
◆ 提供的10ba
◆ 即插即用,方便快捷,
◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,持久耐用,稳定可靠;
◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用;
◆ -10℃~60℃工作温度,满足恶劣工业环境应用要求。
技术参数 | |
以太网标准 |
IEEE802.3(以太网)、IEEE802.3u (100ba |
交换属性 | |
MAC地址 |
4K |
背板带宽 |
1.6Gbps |
包转发率 |
1.2Mbps |
交换延迟 |
<5μs |
接口 | |
百兆接口 |
数量:8个 |
接口形式:RJ45百兆电口 |
|
接口速率:10/100M自适应电口 |
|
电源端子 |
5.08mm间距插入式端子 |
继电器告警端子 |
5.08mm间距插入式端子,1A@24VDC |
传输距离 | |
双绞线 |
100m(标准CAT5/CAT5e线缆) |
多模光纤 |
百兆多模:1310nm,2km |
单模光纤 |
百兆单模:1310nm,20/40km;1550nm,60/80km |
LED指示灯 | |
前面板指示灯 |
li |
系统运行指示灯:RUN |
|
电源状态指示灯:PWR1;PWR2 |
|
电源指标 | |
输入电压 |
支持DC9-60V |
整机功耗 |
<2W@满载 |
过载保护 |
支持 |
反接保护 |
支持 |
冗余保护 |
支持 |
工作环境 | |
工作温度 |
-10℃~60℃ |
存储温度 |
-40℃~85℃ |
相对湿度 |
5%~95%(无凝露) |
机械结构 | |
外壳 |
IP40防护等级,铝合金外壳 |

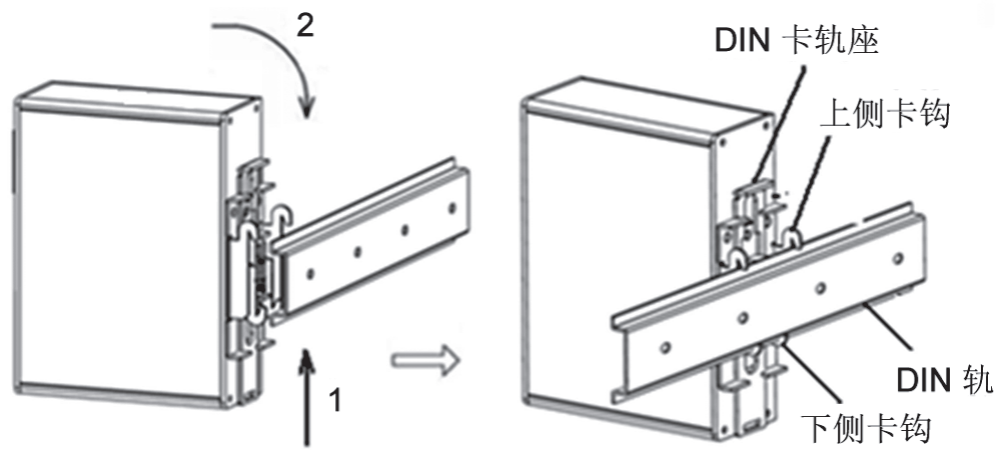

安装 |
标准35mmDIN卡轨式 |

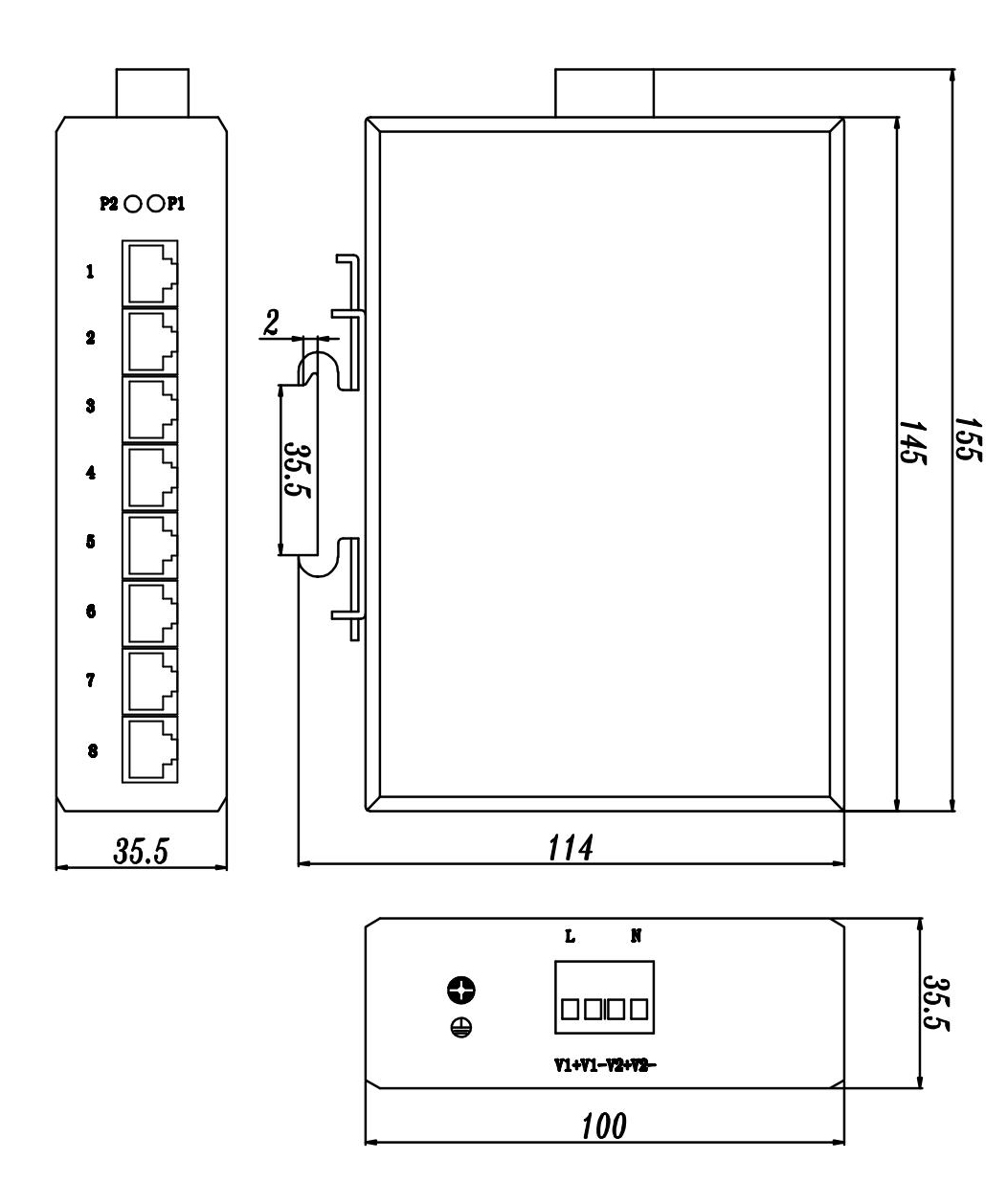

尺寸 |
35.0mm*140.0mm*100.0mm (W×H×D) |
行业标准 | |
EMC |
EN61000-4-2(ESD),Level 4 EN61000-4-3(RS),Level 4 EN61000-4-4(EFT),Level 4 EN61000-4-5(Surge),Level 4 EN61000-4-6(CS),Level 4 EN61000-4-8,Level 5 |
冲击 |
IEC60068–2-27 |
自由落体 |
IEC60068-2-32 |
震动 |
IEC60068-2-6 |
质保 | |
保修期 |
5年 |
认证 |
|
CE、FCC、RoHS |
订单信息 | |
NLK-1528 | 8个10/100M自适应电口,标配DC9~60V 双路电源 (普温型) |
NLK-1528-DC60 | 8个10/100M自适应电口,标配DC36~72V 双路电源 (普温型) |
NLK-1528-LV | 8个10/100M自适应电口,标配单路DC110~370V宽压范围或AC85~264V宽压范围电源 ,(普温型) |
名称 |
---|
硬件安装手册 下载 |
