◆ 支持1路百兆WAN/ LAN复用口、1路百兆LAN口、1路RS232/485、1/2路4G天线接口和1路Nano SIM卡插槽；
◆ 支持4G蜂窝无线网络与WAN口有线网络互为备份，可实现有线终端设备联网；
◆ 支持串口终端设备联网，可转换UDP、TCP、Modbus、HTTPD、WebSocket、MQTT、OPC UA、IEC104、HJ212等协议，支持虚拟串口；
◆ 支持防火墙、动态DNS、VPN、SNMP、LLDP、设备远程管理等功能；
◆ 支持DC9~36V电源输入，防反接；
◆ 高强度铝合金外壳，IP30防护等级，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。
LPH652R系列是专为工业通信网络应用而设计开发的2口百兆卡轨式4G工业路由器，支持LAN、WAN、4G LTE等多网在线，智能切换多网备份，可实现串口、有线终端设备联网。该产品提供1路百兆WAN/ LAN复用口、1路百兆LAN口、1路RS232/485串口和1/2路4G天线等多种类型接口，支持1路DC9~36V电源输入，采用标准DIN卡轨式安装方式，满足多种网络现场的需求。
产品支持WEB配置多种网管功能，如PPPoE拨号、DHCP服务器、4G网络、IP/MAC绑定、静态路由、防火墙、VPN、串口转网络、网络诊断、SNMP、LLDP、设备远程管理等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。支持按键一键重启或恢复出厂设置。硬件采用高标准工业防护设计，精选工业级元器件，采用高强度铝合金外壳，坚固耐用；低功耗、宽温设计，支持-40℃~+75℃工作温度，通过严格的功能、高低温、安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧矿山、智慧工厂等领域。
支持1路百兆WAN/ LAN复用口、1路百兆LAN口、1路RS232/485、1/2路4G天线接口和1路Nano SIM卡插槽
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
软件功能 |
||
|
网管功能 |
支持流量统计、运行状态、网络状态、本机地址等状态信息 支持静态地址、DHCP、PPPoE外网连接，支持WAN/LAN模式 支持DHCP服务器、IP/MAC绑定 支持4G网络、APN、链路检查 支持静态路由 支持串口转网络、动态DNS、SNMP、LLDP、设备远程管理 支持PPTP/L2TP/GRE/GRETAP/TUN/TAP协议VPN客户端 支持PPTP/L2TP/IPSec协议VPN服务器 |
|
|
防火墙 |
支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制 支持WAN/LAN口TCP/UDP端口映射 支持IP/MAC/域名过滤、iptables、NAT、DMZ、UPnP、IP/MAC/QoS限速 |
|
|
系统管理 |
支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包 支持时区、NTP客户端/服务器、管理端口、Crontab、远程/本地日志 支持用户权限管理，SSH访问 支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置 |
|
|
4G蜂窝网络 |
LPH652R |
LPH652R-EUX |
|
网络制式 |
LTE-FDD、LTE-TDD、WCDMA |
LTE-FDD、LTE-TDD、WCDMA、GSM/EDGE |
|
区域 |
中国/印度 |
欧洲 |
|
工作频段 |
LTE-FDD: B1/3/5/8 LTE-TDD: B34/38/39/40/41 WCDMA: B1/5/8 |
LTE-FDD: B1/3/7/8/20/28A LTE-TDD: B38/40/41 WCDMA: B1/8 GSM/EDGE: B3/8 |
|
最大传输速率（理论值） |
LTE-FDD: DL 150Mbps / UL 50Mbps LTE-TDD: DL 130Mbps / UL 30Mbps HSPA+: DL 21Mbp/ UL 5.76Mbp WCDMA: DL/ UL 384kbps |
LTE-FDD: DL 150Mbps / UL 50Mbps LTE-TDD: DL 130Mbps / UL 30Mbps HSPA+: DL 42Mbps / UL 5.76Mbps WCDMA: DL/ UL 384kbps EDGE: DL 296kbps / UL 236.8kbps GPRS: DL 107kbps / UL 85.6kbps |
|
最大发射功率 |
LTE-FDD: 23dBm±2dB LTE-TDD: 23dBm±2dB WCDMA: 24dBm+1/-3dB |
LTE-FDD: 23dBm±2dB LTE-TDD: 23dBm±2dB WCDMA: 24dBm+1/-3dB PCS1900 (8-PSK): 26dBm±3dB DCS1800 (8-PSK): 26dBm±3dB GSM900 (8-PSK): 27dBm±3dB GSM850 (8-PSK): 27dBm±3dB PCS1900: 30dBm±2dB DCS1800: 30dBm±2dB EGSM900: 33dBm±2dB GSM850: 33dBm±2dB |
|
接收灵敏度 |
LTE-FDD: -98.1dBm(B1)/
LTE-TDD: -96.6dBm(B34)/
WCDMA: -109.4dBm(B1)/ |
LTE-FDD (10MHz): -101.0dBm(B1)/
LTE-TDD (10MHz): -98.5dBm(B38)/ WCDMA: -111.0dBm(B1)/ -111.0dBm(B8) DCS1800: -109.0 dBm EGSM900: -109.0 dBm |
|
接口规格 |
||
|
百兆WAN |
1路10/100Base-T(X)自适应百兆RJ45 WAN口（支持LAN模式），支持全/半双工、MDI/MDI-X自适应 |
|
|
百兆LAN |
1路10/100Base-T(X)自适应百兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应 |
|
|
串口 |
串口类型：1路RS232/485 连接方式：7位3.81mm间距接线端子，串口占5位 波特率：300bps~230400bps 数据位：5bit、6bit、7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even |
|
|
天线接口 |
1/2路SMA-K（外螺纹内孔）天线接口可选，用于连接4G蜂窝天线 |
|
|
SIM卡接口 |
1路Nano SIM卡槽，支持移动/联通/电信4G、联通3G |
|
|
按键 |
一键重启与恢复出厂设置 |
|
|
指示灯 |
电源指示灯、运行指示灯、4G指示灯、信号强度指示灯、网络指示灯、串口指示灯、电口指示灯 |
|
|
电源参数 |
||
|
电源输入 |
DC9~36V |
|
|
满载功耗 |
≤4.6W@DC24V |
|
|
连接方式 |
7位3.81mm间距接线端子，电源占2位 |
|
|
电源保护 |
防反接 |
|
|
机械参数 |
||
|
外形尺寸 |

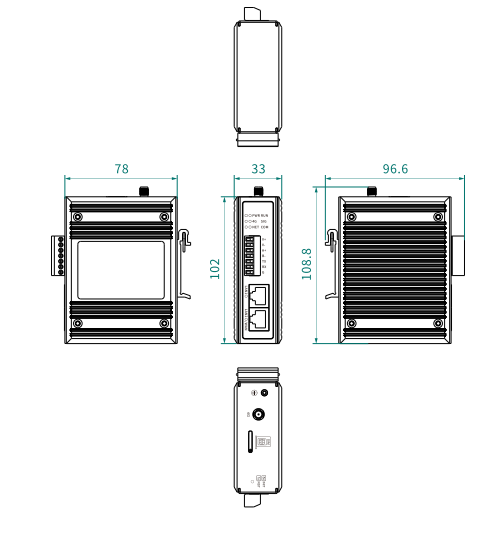

102×33×78(mm)（不含卡轨及连接器尺寸） |
|
|
安装方式 |
35mm标准DIN卡轨式安装 |
|
|
机壳防护 |
铝合金外壳，IP30防护等级 |
|
|
重量 |
约0.3kg（不含天线） |
|
|
工作环境 |
||
|
工作温度 |
-40℃~+75℃ |
|
|
存储温度 |
-40℃~+85℃ |
|
|
相对湿度 |
5%~95%（无凝露） |
|
|
行业标准 |
||
|
EMC |
IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 3（ 电源：共模±2kV，差模±1kV；网口：共模±6kV，差模±2kV；RS485：共模±4kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（电源：±4kV；网口、RS485：±2kV） |
|
| 标准型号 | 百兆WAN | 百兆LAN | RS232/485 | 4G天线 | 区域 | 电源范围 |
| LPH652R | 1 | 1 | 1 | 1 | 国内 | DC9~36V |
| LPH652R-EUX | 1 | 1 | 1 | 2 | 欧洲 |
