WSHT-9021W 1路RS232/485/422壁挂式WIFI串口服务器

WSHT-9021W 1路RS232/485/422壁挂式WIFI串口服务器

支持802.11 b/g/n标准,支持RS-232/485/422转Wi-Fi/以太网数据传输串口速率最高230400bps;
支持LED状态监测(显示电源、Run、link、TX/RX);
支持一键重启及恢复出厂设置功能外置独立硬件看门狗设计杜绝死机;
支持无线工作AP/Client/AP+Client模式,支持TCP/UDP/ModbusTCP协议;
支持IP-MAC绑定、静态路由、PPPoE,DHCP,静态IP和AUTO-IP功能;
支持接入设备显示、静态路由、端口转发、网络诊断、访问控制黑白名单;
支持NTP网络自动校时;
支持WAN/LAN模式切换;
支持web登录和升级镜像;
支持SNMP协议及SNMPTrap上报、邮件告警;
支持本地系统日志、远程日志、本地日志定时保存等;
支持中文英文可切换界面
以太网接口高达DM ±6kV,CM ±2kV (10/700us)浪涌保护;
串口接口高达DM ±4kV CM ±4kV (10/700us)浪涌保护;
电源接口高达DM ±4KV,CM ±2KV (1.2/50us)浪涌保护;
提供工业级的直流电源DC9~36V输入,具有防反接保护。

概述

上海纽琳克通信技术有限公司生产的WSHT-9021W工业级Wi-Fi串口服务器,外置独立硬件看门狗设计。是专为工业用户提供实现RS-232/485/422接口设备与Wi-Fi网络或者有线网络透明传输或协议传输的解决方案。该产品支持1个RS-232/RS-485/RS-422串口+1个Wi-Fi天线SMA(外螺内孔)接口配置,同时支持串口转 Wi-Fi、串口转以太网、以太网转Wi-Fi功能,能够将串口(RS-232/485/422)转换成TCP/IP网络接口,使得串口设备方便、快捷地接入TCP/IP网络,实现串口与TCP/IP网络的互联互通,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的Wi-Fi串口服务器提供宽范围的直流电源输入。在结构安装方面WSHT-9021W系列产品采用工业级壁挂式安装;在器件上产品采用工业级品质设计方案,具备宽温宽压、抗雷击、抗电磁干扰适于用在恶劣环境下运行等诸多优点,可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业,用于远程的现场数据采集、远程监控、现场控制等,是工业物联网发展必不可少的工业通信产品。

技术参数

产品型号

WSHT-9021W

描述

工业级Wi-Fi串口服务器

电源

电压

DC9~36V

网口规格

网口类型

10/100Mbps,支持MDI/MDIX交叉直连自动翻转

隔离保护

1.5KV隔离保护

串口规格

串口数量

1个RS-232/RS-485/RS-422

波特率

300~230400(bps)

数据位

8、7、6、5

停止位

1、2

校验位

无\奇校验\偶校验

Wi-Fi规格

无线标准

支持 802.11b/g/n

天线

1个

天线接口

SMA 接口(外螺内孔)

Wi-Fi网络模式

AP/Client/AP+Client

安全性协议

支持WEP、 WPAPSK、WPA2PSK等多种加密方式

无线参数

频率

频率范围:2412MHz---2484MHz

发送功率

IEEE 802.11n : 15-18dBm @HT20/40 MCS7

IEEE 802.11g : 15-18dBm @54MHz

IEEE 802.11b : 17-19dBm @11MHz

接收灵敏度

Ht40 MCS7 : -69dBm@10% PER(MCS7)

Ht20 MCS7 : -71dBm@10% PER(MCS7)

54M: -76dBm@10% PER

11M: -90dBm@ 8% PER

软件参数

网络协议

IP、TCP、UDP、DNS、 ARP、SNMP、SSH、TELNET、FTP、ICMP、

HTTP、DHCP Client、NTP、Modbus TCP、uPNP

Ip获取方式

DHCP / 静态 IP /PPPoe/ AUTO-IP

域名解析

支持

用户配置

网页配置

简单透传方式

TCP Server/TCP Client/UDP Client/UDP server

Modbus

Modbus RTU/ASCII 转Modbus TCP

串口打包机制

时间和长度可设置;打包长度4kbytes

TCP Server连接

支持 32 路TCP连接

网络缓存

发送: 16Kbyte;接收: 64Kbyte;

串口缓存

发送: 4Kbyte;接收: 4Kbyte;

流控

不支持

心跳包

支持TCP Keepalive 机制,自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

平均传输延时

<10ms

配套软件

虚拟串口软件

日志功能

支持储存系统、程序运行日志以及日志导出功能

其他

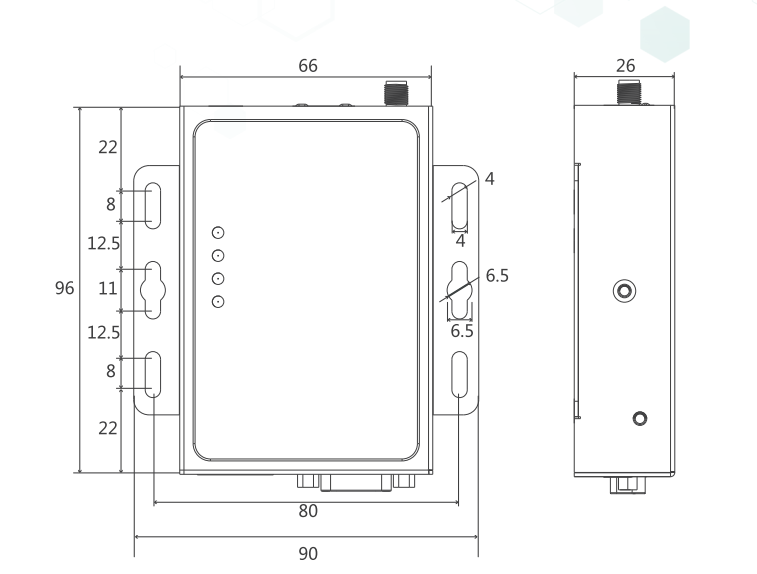

尺寸

96x90x26(mm)

工作环境

-40℃~+70℃ 5%~95% RH(无凝露)

存储温度

-40℃~+85℃ 5%~95% RH(无凝露)



订购信息

型号

描述

WSHT-9021W

1路RS232/485/422壁挂式WIFI串口服务器
