纽琳克生产的WSHT-9216I双网口隔离型以太网光纤串口服务器，采用32位Arm Cortex-A8内核CPU，主频高达近800MHz，内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能力强。是专为工业用户提供实现多路串口RS485/422与以太网之间的数据传输，各串口之间相互隔离，隔离电压2KVAC或者3KVDC。该产品支持16路RS485/422串口，每路串口可以同时独立工作，互不影响，支持两个10/100/100M以太网光电复用接口配置灵活选择，可配置为不同的模式及波特率（300~460800bps）。它内部集成了TCP/IP 协议栈，并且设备串口可通过WEB网页灵活配置成RS485/422模式，使原来无法上网的RS485/422设备也能够方便、灵活、快捷地连接至以太网，使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。WSHT-9216I的隔离型以太网串口服务器提供宽范围的直流或交流110/220V电源输入。在结构安装方面WSHT-9216I系列产品采用工业级机架式安装；在核心器件上产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。
|
产品型号 |
WSHT-9216I |
|
描述 |
工业级隔离型串口服务器 |
|
电源 |
|
|
工作电压 |
85~264VAC或110~370VDC |
|
功率 |
6.5W@ AC220V |
|
网口规格 |
|
|
网口类型 |
10/100/1000Mbps光电复用口，光口可配置100/1000Mbps |
|
隔离保护 |
1.5KV隔离保护（电口） |
|
串口规格 |
|
|
串口数量 |
16个RS-485/422 |
|
波特率 |
300~460800(bps) |
|
数据位 |
5、6、7、8 |
|
停止位 |
1、2 |
|
校验位 |
无\奇校验\偶校验\Mark\Space |
|
隔离电压 |
2KVAC/3KVDC |
|
可靠性 |
|
|
ESD |
±8kV(接触放电); ±15kV(空气放电) |
|
Surge |
电源：±2kV/共模 ±2kV/差模； RS485/422：±4kV/共模 ±4kV/差模； 网口：±6kV/共模 ±2kV/差模 |
|
EFT |
电源: ±4kV 通信口: ±4kV |
|
软件参数 |
|
|
网络协议 |
IPv4、IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、 RFC2217、NTP |
|
IP获取方式 |
静态IP / DHCP |
|
域名解析 |
支持 |
|
用户配置 |
网页配置/CONSOLE口简单的网络参数配置 |
|
简单透传方式 |
TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection |
|
Modbus |
Modbus RTU/ASCII转Modbus TCP |
|
串口打包机制 |
时间和长度可设置；默认值根据比特率变化；打包长度1460bytes |
|
TCP Server连接 |
支持8路TCP连接 |
|
网络缓存 |
发送： 16Kbyte；接收： 16Kbyte； |
|
串口缓存 |
发送： 2Kbyte；接收： 2Kbyte； |
|
心跳包 |
支持TCP Keepalive 机制，自定义心跳包内容 |
|
注册包 |
自定义注册包内容 |
|
RFC2217 |
支持 |
|
平均传输延时 |
<10ms |
|
配套软件 |
虚拟串口软件 |
|
其他 |
|
|
尺寸 |

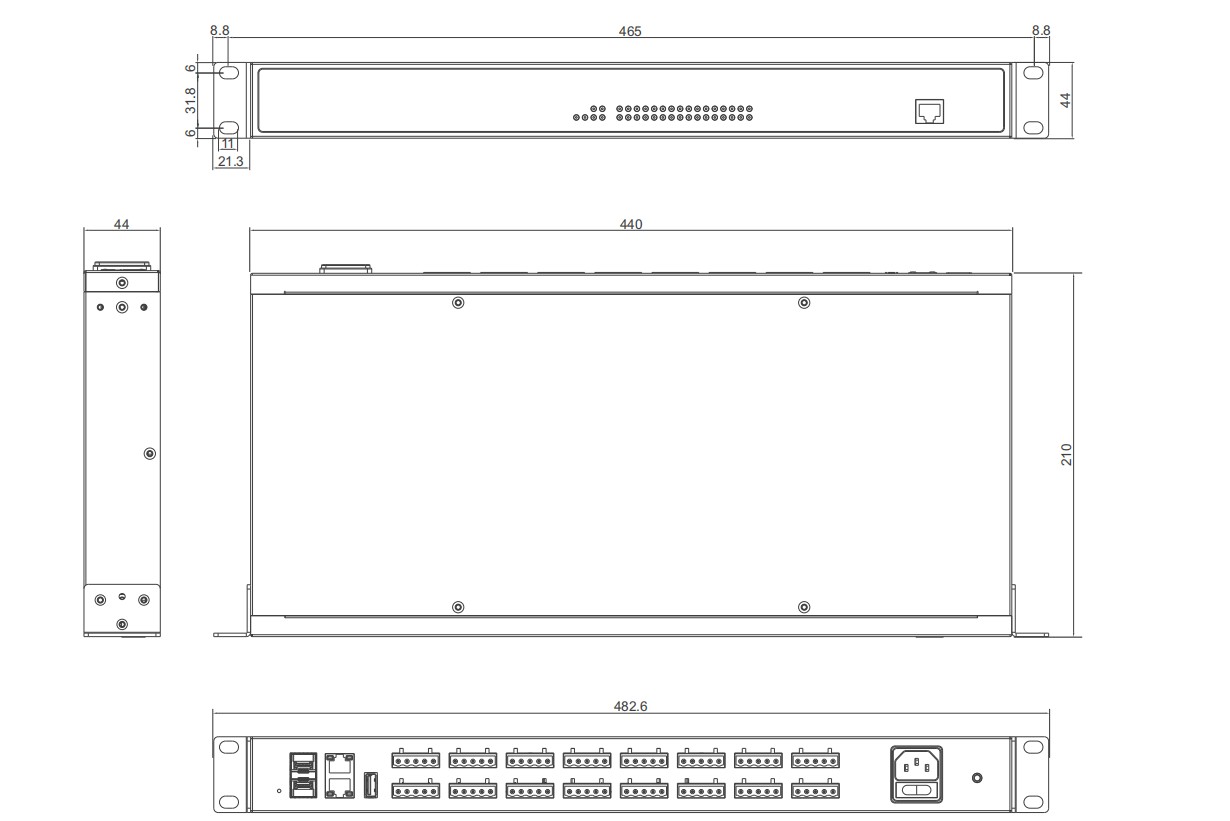

440×210×44（mm） |
|
工作环境 |
-40℃～+70℃ 5%～95% RH(无凝露) |
|
存储温度 |
-40℃～+85℃ 5%～95% RH(无凝露) |
|
型号 |
描述 |
|
WSHT-9216I |
工业级16路RS485/422隔离型以太网机架式光纤串口服务器（85~264VAC或110~370VDC） |
