产品概述

Ngate4108系列工业智能网关是纽琳克设计的—款工业Modbus网关，具有抗雷击、抗电磁干扰、高可靠性、高性能的特点，它可以实现ModbusRTU/ASCII与Modbus TCP协议之间的转换,支持8路RS232或RS485串口，以及2路10/100M自适应以太网接口，能满足各种工业现场需求，以上接口在隔离、耐压等方面均达到了工业级标准，能够适应各种恶劣的工作环境，通信性能十分稳定。可应用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业，完成现场数据采集和传输、远程监控、现场控制等任务，为用户提供一种便捷快速的联网方案。

产品特点

◆ 支持8路RS232或RS485串口转2路10/100base-T(X)自适应以太网接口，能满足各种工业现场需求；

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换；

◆ Modbus免配置预读取、单串口支持256条Modbus RTU指令，连接数同步扩展到其他透传模式；

◆ 采用导轨式/桌面式/壁挂式金属外壳设计，方便安装；

◆ 支持DC12~48V⽆极性输⼊，双电源冗余设计，4kV浪涌保护；

◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求

技术参数

产品型号	Ngate4108-8R	Ngate4108-8D
电源
工作电压	DC12~48V
功率	2.6W@12V	2W@12V
网口
网口数量	2
网口类型	10/100Mbps，RJ45接口，自适应MDI/MDIX
隔离保护	1.5kV隔离保护
串口
串口数量	8*RS232	8*RS485
串口参数	300~460800(bps); 1/2位停止位；7/8位数据位； None/Odd/Even三种校验方式
隔离保护	2kVAC/3kVDC隔离保护
可靠性
ESD	±8kV(contact) ±15kV(air)
Surge	电源：±4kV/共模 ±4kV/差模； RS232：±4kV/共模；RS485：±4kV/共模 ±4kV/差模；网口：±6kV/共模 ±2kV/差模
EFT	电源：±4kV 通信口：±4kV
其他

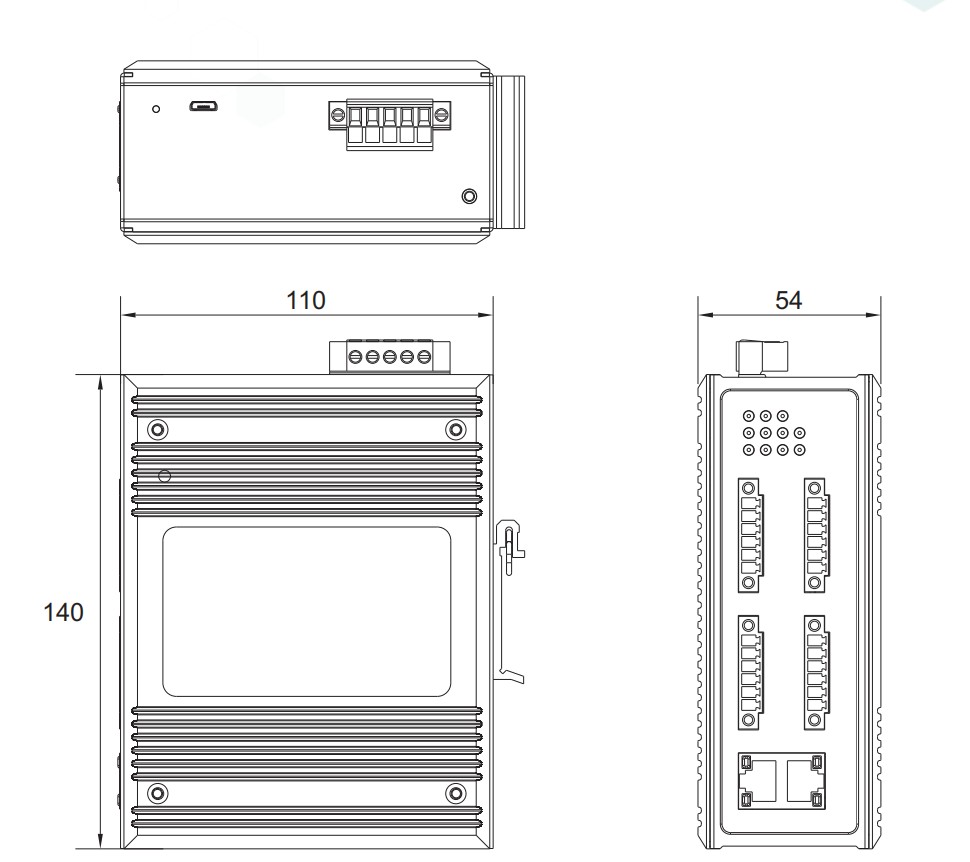

尺寸(LWH)	140×54×110（mm）
工作温度	-40℃～+85℃ 5%～95% RH(无凝露)
储存温度	-40℃～+85℃ 5%～95% RH(无凝露)
软件参数
网络协议	IP、TCP、UDP、DNS、ARP、SNMP、SSH、ICMP、HTTP、DHCP Client、RFC2217、NTP、SMTP、TELNET
Ip获取方式	静态 IP、DHCP
域名解析	支持
用户配置	网页配置/console口简单的网络参数配置
Modbus	Modbus RTU/ASCII 转Modbus TCP
简单透传方式	TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection
串口打包机制	时间和长度可设置；最大打包长度1460bytes
数据加密	DES/3DES/AES/RC2/RC4/RC5/BlowFish
SSL加密	TLS1.0/TLS1.1/TLS1.2
TCP Server连接	单串口支持最多32路TCP Client连接
TCP Client连接	单串口支持最多连接16路TCP Server
网络缓存	发送：16Kbyte；接收：16Kbyte；
串口缓存	发送：16Kbyte；接收：16Kbyte；
心跳包	支持TCP Keepalive 机制，自定义心跳包内容
注册包	自定义注册包内容
RFC2217	支持
Httpd Client	支持
WebSocket Client	支持
MQTT	支持
JSON	Httpd Client，WebSocket Client，MQTT模式下支持JSON功能
RealCOM	支持多种工作模式
平均传输延时	<10ms
配套软件	网管配置工具虚拟串口软件MWViewMaxView

订购信息

型号	百兆电口	RS232	RS485	电源范围
Ngate4108-8R	2	8	/	DC12~48V
Ngate4108-8D	2	/	8	DC12~48V
