产品型号

WSHT-9202

描述

2路隔离型壁挂式以太网CAN服务器

电源

工作电压

DC9~36V

工作电流

63mA@12V

网口规格

网口类型

10/100Mbps，支持MDI/MDIX交叉直连自动翻转

隔离保护

1.5KV隔离保护

CAN规格

CAN数量

2路

工作方式

正常、回环、只听

CAN波特率

5K~1M（bps）

CAN保护

2KVAC隔离

匹配电阻

接线端子配置

可靠性

ESD

±8kV(接触放电); ±15kV(空气放电)

Surge

电源：±4kV/共模，±4kV/差模

CAN接口：±4kV/共模 ±4kV/差模

网口: ±6kV/共模，±4kV/差模

EFT

电源: ±4kV 通信口: ±4kV

软件参数

CAN ID过滤功能

支持

单个CAN端口支持的连接数

4路

CAN中继

支持

CAN收发能力

发送：6000帧/秒;接收：8000帧/秒

网络缓存

发送：16Kbyte;接收：16Kbyte

CAN缓存

发送：200个完整数据包（每路）;接收：200个完整数据包（每路）

心跳包(仅client)

支持

注册包(仅client)

支持

平均传输延时

<20ms

打包长度

1~50帧

打包间隔

1~255ms

无数据超时

支持

Modbus TCP（从站）转CAN

自定义注册包内容

静态IP、DHCP

支持

⽹络⼯作模式

TCP Client/TCP Server/UDP Client/UDP Multicast/Pair Connection/Websocket Client/HTTPD Client

⽀持⽹络协议

ARP ICMP UDP TCP IP HTTP DHCP and DNS

按键恢复出厂

支持

固件升级

支持web升级

支持web配置

支持

其他

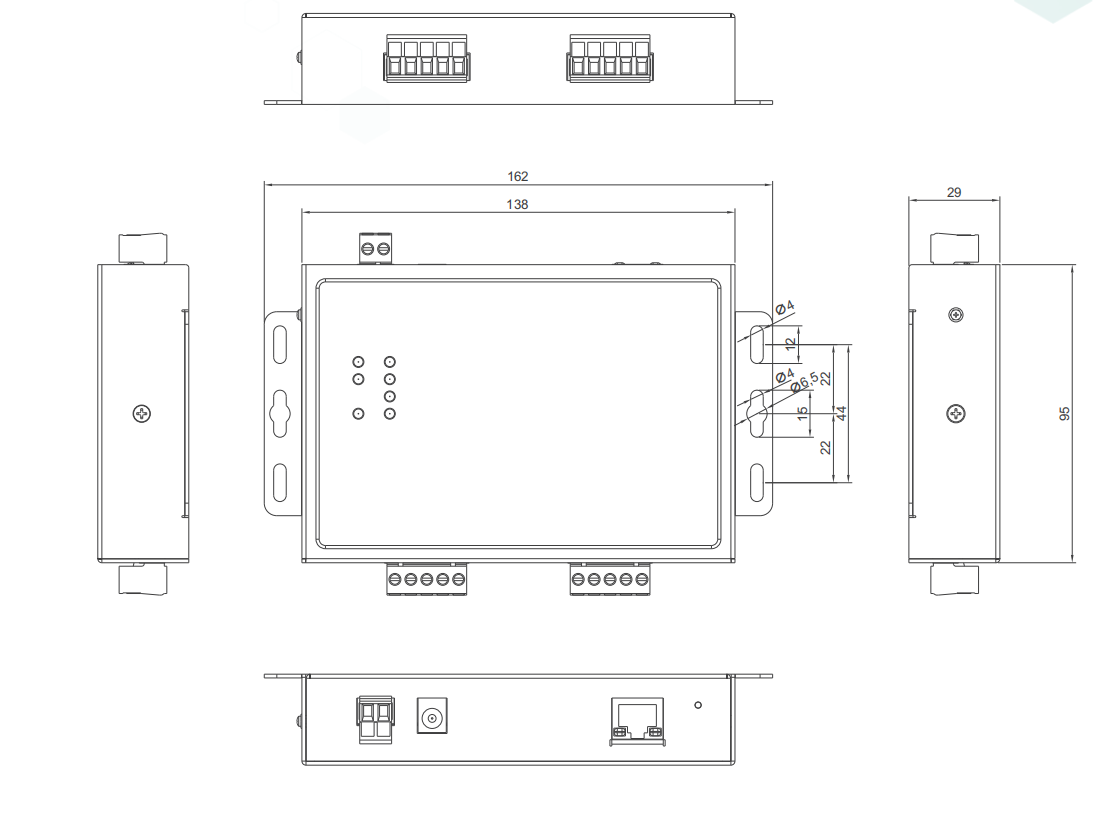

尺寸

162x95x29(mm）

工作环境

-40℃～+85℃ 5%～95% RH(无凝露)

存储温度

-40℃～+85℃ 5%～95% RH(无凝露)
