Pandolah6000-G-24E4G-MMS系列是纽琳克通信为变电站开发的28口百千混合二层网管型以太网交换机。该交换机采用国产交换芯片，元器件100%国产自主可控。设备采用标准机架安装方式，符合电网“四统一”标准设计要求。该产品具备高可靠性、高国产化等特点，严格遵循《Q/GDW 10429-2017 智能变电站网络交换机技术规范》进行设计与制造，旨在实现变电站内网络设备的标准化、智能化和高可靠性，为电网的安全、稳定、高效运行提供坚实保障。
Pandolah6000-G-24E4G-MMS提供丰富的网管功能，支持NLK-ring快速环网，兼容STP/RSTP/MSTP生成树协议,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口状态管理、SNMP、NTP对时等。主要用于连接站控层的各类设备，如监控主机、网络分析仪、远动设备等，负责站内管理信息和控制指令的汇聚与交换。
1．工业级设计：采用无风扇、自然散热设计，IP42防护等级，具备出色的电磁兼容性，可在-40℃至+70℃的宽温环境中长期稳定工作。
2．支持AC/DC220V或/AC/DC110V宽压范围的双路电源输入，当主用电源发生故障时，设备可无缝切换至备用电源，确保持续不间断运行，极大提升了交换机在电力系统中的可靠性和可用性。
3．电力规约深度优化：对GOOSE和SV等实时报文提供基于802.1p的高优先级QoS转发，并预设了默认优先级，确保关键数据低时延、不丢包。
4．具备组播流量控制和风暴抑制功能，有效避免数据风暴对变电站网络造成的冲击。
5．支持基于IEC 61850 (DL/T 860)标准的统一信息模型和MMS通信服务，可无缝融入变电站监控系统，实现状态监测、远程配置和故障诊断。
6．支持配置文件自动导入导出、日志记录、版本管理等功能，极大提升了运维便捷性。
7．内置MMS报文风暴防护等网络安全机制，保障电网安全稳定运行。
8．遵循“四统一”规范，具有统一的外观尺寸、面板布局、接口类型和指示灯定义，便于工程实施与替换。
支持AC/DC220V或/AC/DC110V宽压范围的双路电源输入，支持基于IEC 61850 (DL/T 860)标准的统一信息模型和MMS通信服务，可无缝融入变电站监控系统
硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。
广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
| 型号 | Pandolah6000-G-24E4G-MMS | |
| 接口 | 电口数量 | 24个10/100M自适应以太网接口 |
| 光口数量 | 4个1000M SFP扩展槽 | |
| 交换特性 | 背板带宽 | 12.8Gbps |
| 包转发速率 | 9.5Mpps | |
| 包缓存区 | 3Mbit | |
| MAC地址表 |
支持8K个MAC地址 支持512个组播组 |
|
| 巨型帧 | 支持 | |
| 软件特性 | 流量控制 |
支持 IEEE802.3x 流量控制（全双工） 支持基于端口的流量控制 |
| 风暴抑制 |
可分别对广播、组播、未知单播速率抑制 支持基于 PPS/Mbps 的风暴抑制 |
|
| VLAN |
支持4096个VLAN 支持基于端口的VLAN 支持基于MAC地址的VLAN 支持基于IP的VLAN 支持802.1Q VLAN 支持GVRP |
|
| QoS |
支持对端口接收报文的速率和发送报文的速率进行限制 支持CAR（Committed Access Rate）功能 支持每个端口支持4个输出队列 支持灵活的队列调度算法，可以同时基于端口和队列进行设置 支持SP、WRR、SP+WRR三种模式 |
|
| ACL |
支持L2（la |
|
| 端口聚合 |
支持手工聚合 支持LACP静态/动态聚合 |
|
| 环网协议 |
支持NLK-ring（自愈时间<20ms） 支持STP/RSTP/MSTP 支持ERPSv1/v2 支持MRP 支持MRPP |
|
| 自愈环组网方式 |
支持多组自愈环 支持相切环 |
|
| 组播 |
支持IGMP Snooping v1/v2 支持GMRP |
|
| DHCP |
DHCP Client DHCP Relay DHCP Server |
|
| 可靠性 |
支持backupli |
|
| 对时服务 |
支持NTP Server 支持SNTP |
|
| 设备诊断 |
支持端口镜像 支持1:1/N:1 支持Ping，Tracert |
|
| IPv6 |
支持ND（Neighbor Discovery）RD(Router Discovery) 支持PMTU 支持MLD Snooping v1 支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP |
|
| 网络安全 |
支持用户分级管理和口令保护 支持802.1X认证 支持RADIUS认证 支持AAA认证 支持SSH 支持端口隔离 支持动态ARP检测 支持IP/Port/MAC的绑定功能 支持CPU保护/DDOS防攻击 |
|
| 管理与维护 |
支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传 支持命令行接口（CLI）配置 支持Web配置，支持Https/Http 支持Telnet/SSH远程配置 支持通过Console口配置 支持SNMP v1/v2c/v3SNMP Trap、SNMP RMON 支持系统日志，分级告警，调试信息输出 支持MQTT接入协议 支持LLDP 支持IEC61850 MMS建模管理 支持CSD离线配置 |
|
| 电源 | 输入电压 | AC/DC220V或AC/DC110V，双电源冗余 |
| 接口类型 | 工业凤凰端子 | |
| 告警 | 支持失电告警功能 | |
| 保护 | 支持电源防反接保护/过载保护 | |
| 功耗 | 30.5W | |
| 指示灯 | 电源指示:电源1、电源2，接口灯指示：运行、告警 | |
| 机械结构 | 安装方式 | 1U机架式安装 |
| 散热方式 | 自然冷却，无风扇 | |

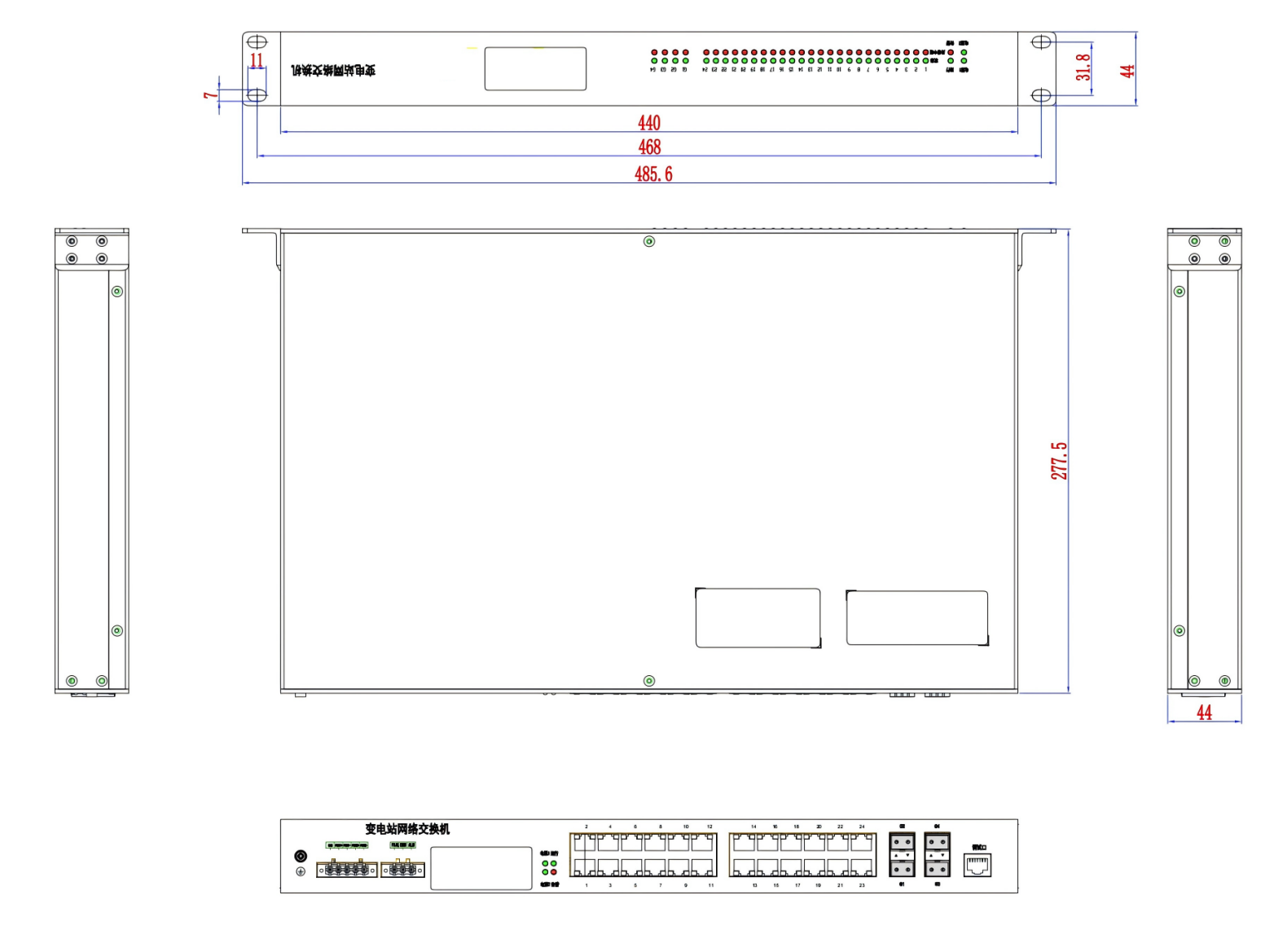

| 外形尺寸 | 宽×高×深：485.6mm×44mm×277.5mm | |
| 防护等级 | IP42 | |
| 重量 | 2.5kg | |
| 工作环境 | 工作温度 | -40℃～+70℃ |
| 存储温度 | -40℃～+85℃ | |
| 相对湿度 | 5％～95％无凝露 | |
| 质保 | MTBF | 350000小时 |
| 质保期 | 5年 | |
| EMC | EMI |
CFR47FCC Part 15B CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动) |
| EMS |
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.)300V(1s) |
|
| 符合标准 |
IEEE802.3：CSMA/CD IEEE802.3i：10ba IEEE802.3u：100ba IEEE802.3z：1000ba IEEE802.3ad：链路聚合 IEEE802.3x：全双工以太网数据链路层流控 IEEE802.1p：流量优先级 IEEE802.1Q：VLAN IEEE802.1w：快速生成树 IEEE802.1X：基于端口的网络访问控制 |
|
| 可选型号 | 百兆电口 | 千兆SFP插槽 | 电源 |
| Pandolah6000-G-24E4G-MMS | 24 | 4 | 支持IEC61850规约，110/220VDC或110/220VAC双电源冗余 |
