工业级三层28口万兆网管型以太网交换机

Penticos3028

工业级三层28口万兆网管型以太网交换机

支持4路万兆SFP+以太网接口,8路千兆Combo光电复用口,16路千兆以太网接口4万兆光+16个千兆光+8个千兆光电复用口为用户提供灵活的组网方式;
支持热插拔千兆SFP光模块/万兆SFP+光模块,同时可以向下兼容千兆光模块;
支持热插拔千兆RJ45电口模块;
小于20ms的快速环网冗余技术,增强了系统通信的可靠性;
支持基于IP子网、基于协议、基于MAC以及基于IEEE802.1Q的VLAN;
支持ERPS、MSTP、VRRP等多种冗余协议;
支持静态路由,支持RIP v1/v2、OSPF v1/v2等多种动态路由协议;
支持IGMP、GMRP、PIM-SM、PIM-DM等多种组播协议;
MAC地址表支持16K;
支持完善的Qos策略和多种队列调度算法;
支持SNMP、CLI、Telnet和SSH等多种网络管理协议;
支持硬件ACL功能,提供基于L2-L7层数据的ACL硬件过滤;
支持IGMP Snooping侦测功能;
支持广播风暴抑制;
支持全双工和半双工流量控制;
支持电源告警、端口告警、环告警功能;
基于FTP/TFTP的在线软件升级,可以方便用户的设备管理和更新;
具有图形化网络配置和管理维护功能。

概述

ROCKETLINX系列Penticos3028三层万兆工业以太网交换机支持4个万兆光+8个千兆光电复用+16个千兆电接口或者4万兆光+16个千兆光+8个千兆光电复用口等规格,3028系列为19英寸机架式安装,支持前面板安装和后面板安装。除了支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外,还支持静态和动态路由、组播路由,并支持Console、Web多种管理方式以及上位机网管软件,为工业通信提供高性能和高可靠的解决方案。Penticos3028-4TM-8GP系列是三层万兆工业以太网交换机,是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机。采用高性能硬件和软件平台,提供高性能的万兆上行端口和灵活的全千兆接入,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。
Penticos3028-4TM-8GP系列三层万兆交换机遵循工业领域的主要通信标准,满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径,包括通过超级终端访问交换机的命令行接口,或通过telnet管理系统管理交换机,也可以使用SNMP管理软件系统管理交换机,另外还支持多个网络监控协议:LLDP,SNTPv4,DHCP。三层路由功能还可提供多项高级管理功能,例如:MSTP、VRRP、IGMP、IGMP Snooping、内部路由协议RIPv1/v2和OSPF v1/v2、静态路由协议、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等一些常用高级管理功能。在设备管理方面,支持FTP/TFTP升级,支持日志记录与上传,支持电源掉电告警输出。在结构安装方面,可以灵活选择机架式安装或者桌面安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。


技术参数

软件性能









交换功能

支持VLAN、GVRP



支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

KNEWlink-RING环网协议

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

支持PIM-SM、PIM-DM

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SPWRR队列调度



管理与维护

支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MWview集中管理
支持FTPTFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client









性能参数





IEEE标准

802.3i、802.3u、802.3ab、802.3z、802.3ae、802.3ad、802.3x、802.1p、802.1Q、802.1w、802.1s等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持NLK-Ring环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播,支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MaxView集中管理

支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

背板带宽

128G

包转发率

95.238Mpps

万兆端口

4个10Gbase-X接口

千兆端口

24个1000base-LX接口,或者

8个10/100/1000base-T+16个1000base-LX接口

24个10/100/1000base-T接口,或者

16个10/100/1000base-T+8个1000base-LX接口

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口:10/100/1000base-T(千兆)支持自动协商功能

传输距离:100米(标准CAT5/CAT5e线缆)

光口参数

发光功率:>-12dBm(单模)  >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310nm(单模)  1550nm(单模)  850 nm(多模)  1310 nm(多模)

传输距离:多模光纤 850nm,2km;1310 nm,2/5km

          单模光纤 1310nm,20/40/60km;1550nm,20/40/60/80/120km

连接器类型:LC

传输速率:1.25Gbps(千兆)

传输速率:10Gbps(万兆)

电源参数

输入电压:220AC/DC(85-264VAC/110-370VDC)

输入功耗:40W(MAX)

过流保护:内置

机械参数

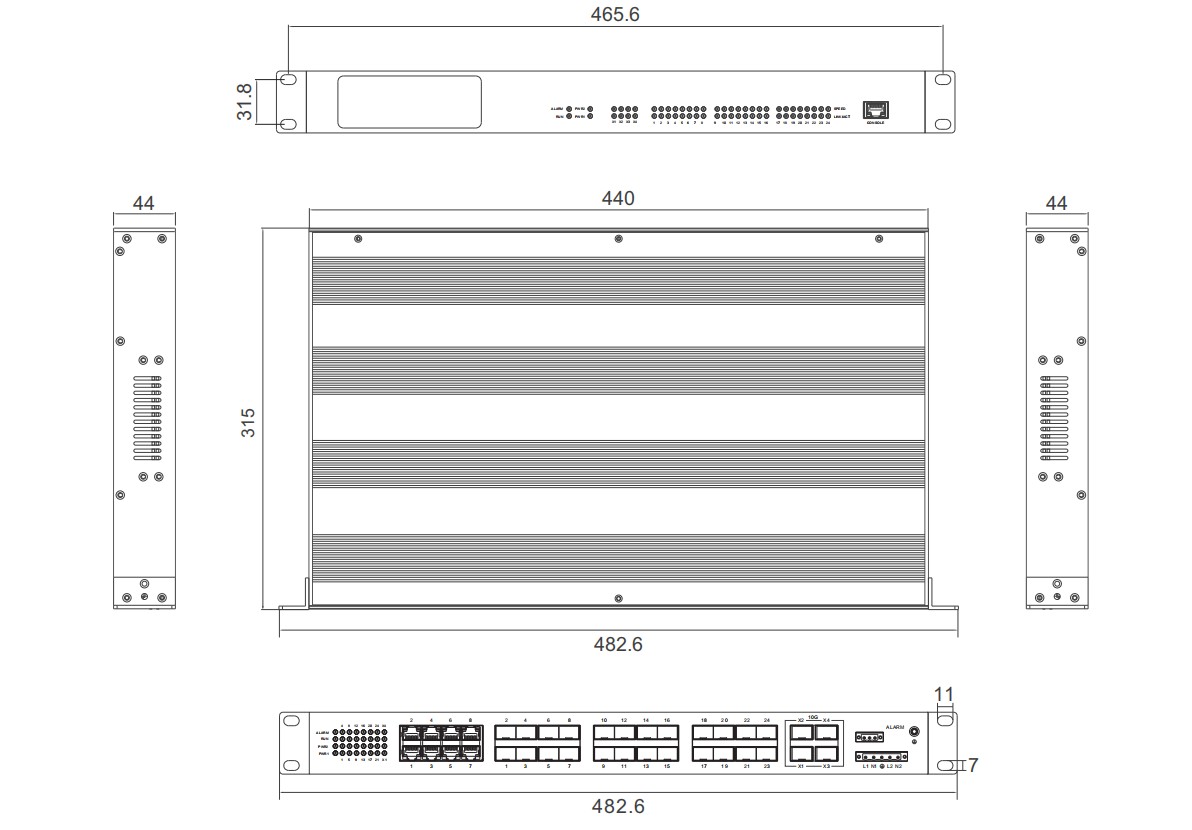

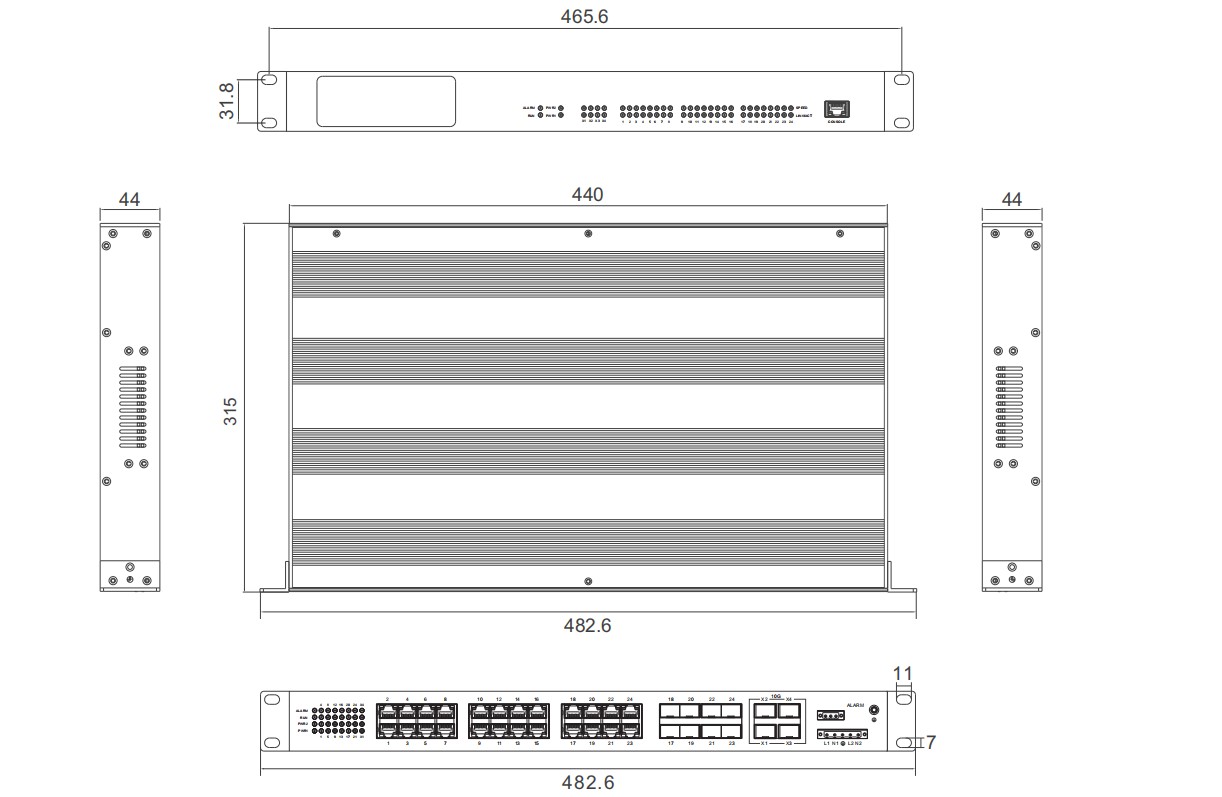

物理尺寸(宽×高×深):482.6mm×44mm×315mm

安装方式:标准19 1U机架式

散热形式:铝合金单肋形机箱表面散热,无风机

出线形式:前后出线

机壳防护:IP40

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMS

EN61000-4-2(ESD):±8kV(contact),±15kV(air)

EN61000-4-3(RS):10V/m(80MHz-2GHz)

EN61000-4-4(EFT):Power Port:±4kV;Data Port: ±2kV

EN61000-4-5(Surge):Power Port:±4kV/DM;±2kV/CM

Data Port:±2kV/DM; ±6kV/CM

EN61000-4-6(CS):3V(10kHz~150kHz),10V(150kHz~80MHz)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-27(冲击)



订购信息

订单信息
Penticos3028-4TM-8GP-16GT-LVLV 4个万兆口+8个千兆光电复用+16千兆电口,标配两路冗余(85-264VAC/110-370VDC)电源
Penticos3028-4TM-16GX-8GP-LVLV 4个万兆口+16个千兆光+8个千兆光电复用,标配两路冗余(85-264VAC/110-370VDC)电源
